Күнді қосу тақтасы

Күнді қосу тақтасы деп аталатын бөлік негізінен қалың тіктөртбұрыш тәрізді күшті, жалпақ металл бөлігі болып табылады. Ол тоттың алдын алу үшін қапталған жоғары берік болаттан жасалған. Оған өте нақты, жоспарлы түрде бұрғыланған көптеген болт саңылаулары. Оның негізгі міндеті - өте берік сілтеме болу. Ол тірек құрылымының екі негізгі бөлігін бекітетін және бекітетін ауыр жүкті қосқыш сияқты әрекет етеді: күн батареяларын ұстап тұратын көлденең сәулелер және жерге бекітілген тік тіректер. Бұл бөліктерді мықтап біріктіру арқылы ол панельдер мен желдің барлық салмағы мен күшінің бүкіл құрылым арқылы және жерге қауіпсіз тасымалдануын қамтамасыз етеді.

Қосылу әдісі

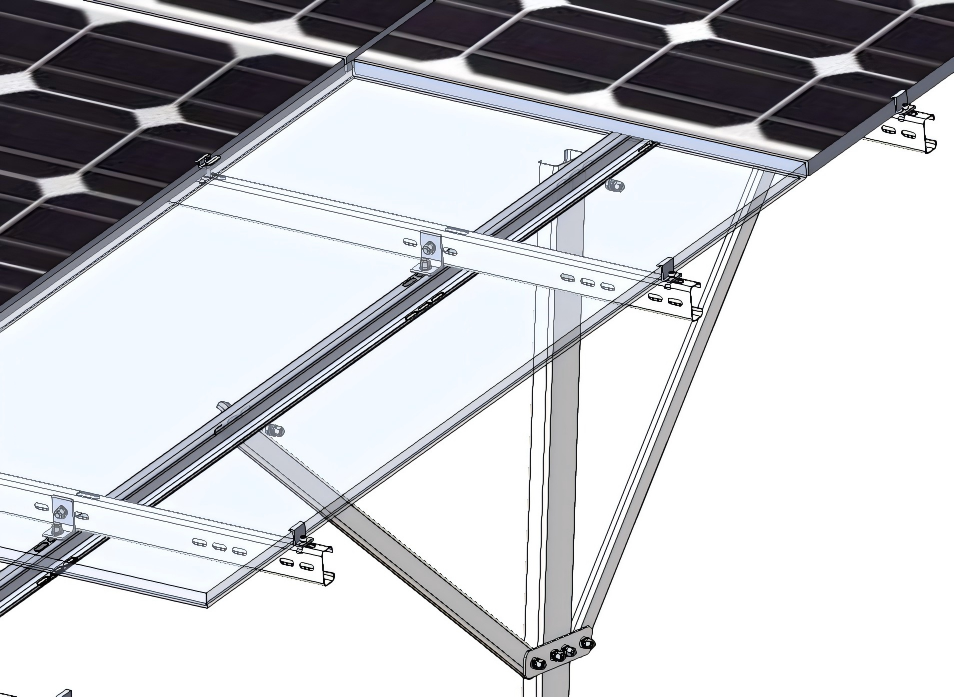

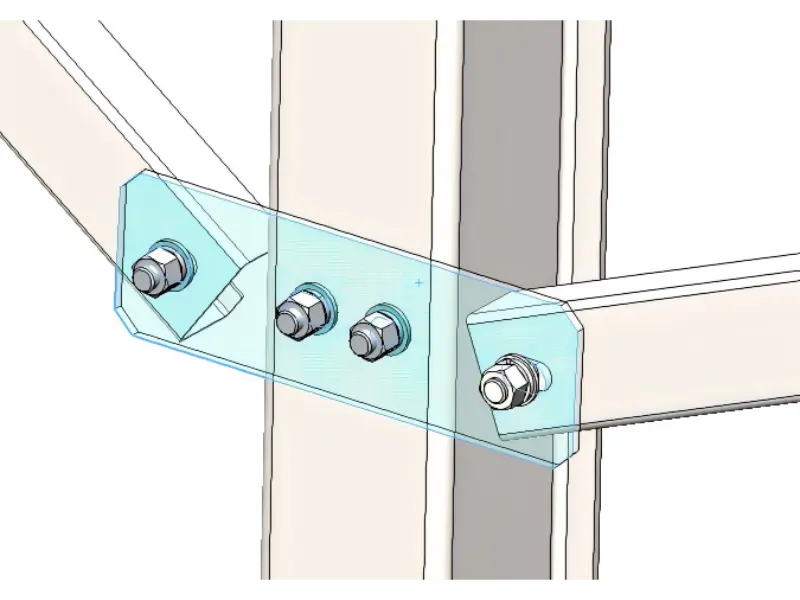

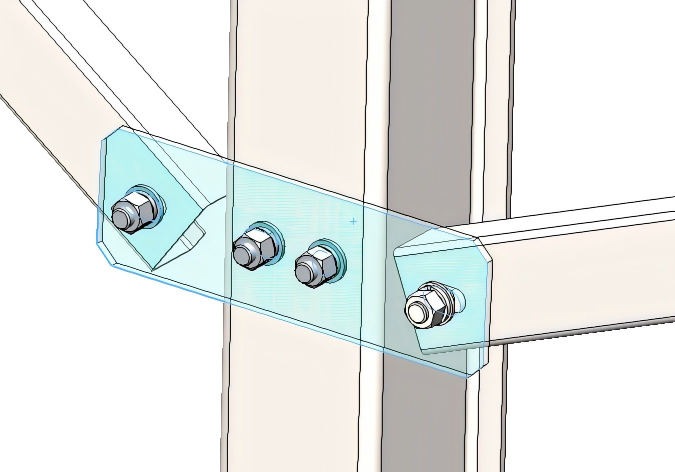

Қосылатын күн тақтасы әдетте бір бағаналы жердегі тірек жүйелерінде немесе қосымша диагональды бекітуді қажет ететін жердегі тірек жүйелерінде кездеседі. Өйткені ол барлық күштерді негізгі бағанға тиімді түрде береді, осылайша негізгі бойлық арқалықтың ұзындығын нығайтады және оны орнында бекітеді. Оның кемінде төрт тесігі болуы керек: диагональды бекітпелерді қосуға арналған сыртқы тесіктер және негізгі бағананы қосуға арналған екі орталық тесік.

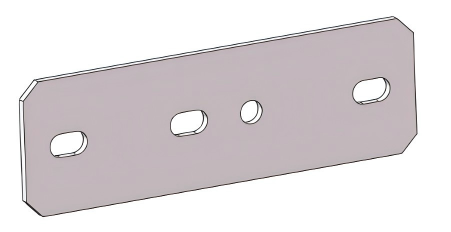

Күн батареясының қосқыш тақтасының екі жағындағы саңылаулары әдетте жұп болып орналасады, өйткені әдетте бағанға тек екі көлбеу кабельді бекіту керек. Орталық саңылаулар әдетте көлденеңінен жұппен немесе тігінен жұппен орналасады. Бағдар әр түрлі болғанымен, кернеудің таралуы негізінен өзгеріссіз қалады. Қазіргі уақытта саңылаулар әдетте бір көлденең сызық бойымен кернеудің шоғырлануын болдырмау үшін тік орналасуда жобаланады, осылайша тұрақтылықты арттырады.

Дизайн ерекшеліктері

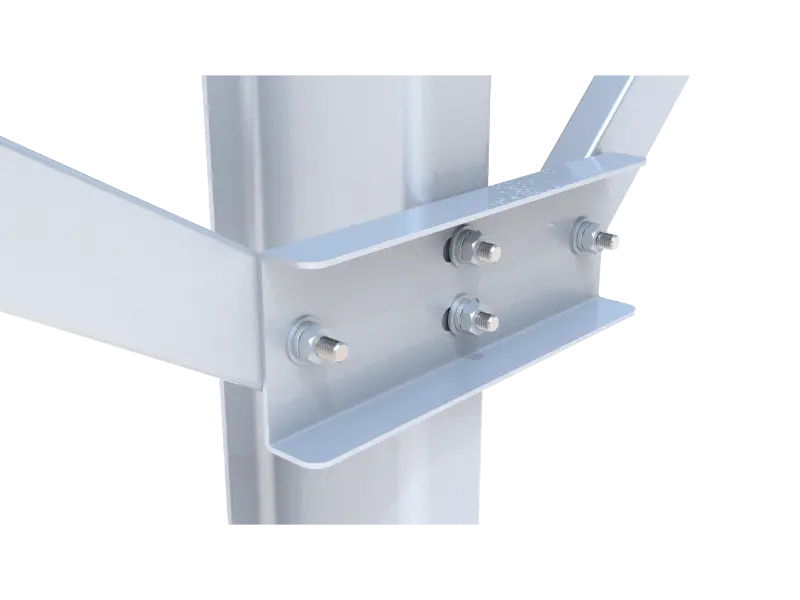

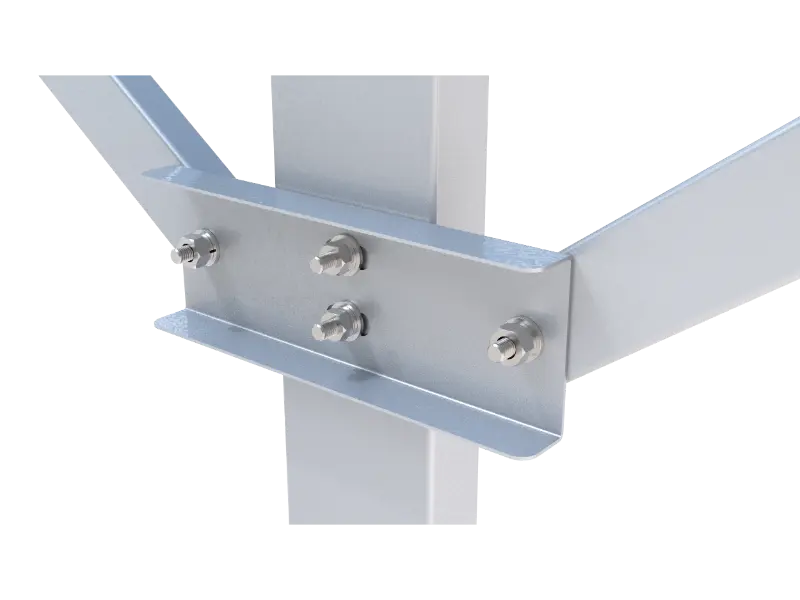

Mount күн қосқыш тақтайшасы да ақылды дизайнға ие: оның үстіңгі және астыңғы жиектері майысқан немесе бүктелген. Құрылысшылар бұл пішінді қатты жел немесе қар көп түсетін жерлерде жиі пайдаланады. Байланыстырушы пластинаның бүктелген жиектері берік тасымалдау қорабындағы күшейтілген бұрыштар сияқты жұмыс істейді. Бұл тек сыртқы көрініс үшін ғана емес; ол шын мәнінде металды иілуге ​​қарсы тұратын әлдеқайда қатаң пішінге құлыптайды.
