Күн монтаждау L-фут

Біз бірнеше жылдар бойы күн батареяларын монтаждау бизнесімен айналысып келеміз және Xiamen Honor Energy компаниясында. Solar Mounting L-Foot  беті тотығуға төзімділік пен сыртқы төзімділікті жақсарту үшін анодтаумен өңделеді. L-тәрізді ықшам құрылымымен PV L табаны күн рельстері мен тірек құрылымдар арасындағы тұрақты байланысты қамтамасыз етеді. Ол 41 × 41 мм және 41 × 62 мм профильдерді қоса алғанда, жалпы күн монтаждау рельстерімен үйлесімді және металл шатыр жүйелерінде, бетон шатыр қондырғыларында және жерге орнатылған күн қондырғыларында кеңінен қолданылады.

Күн монтажы L Аяқ құрылымы

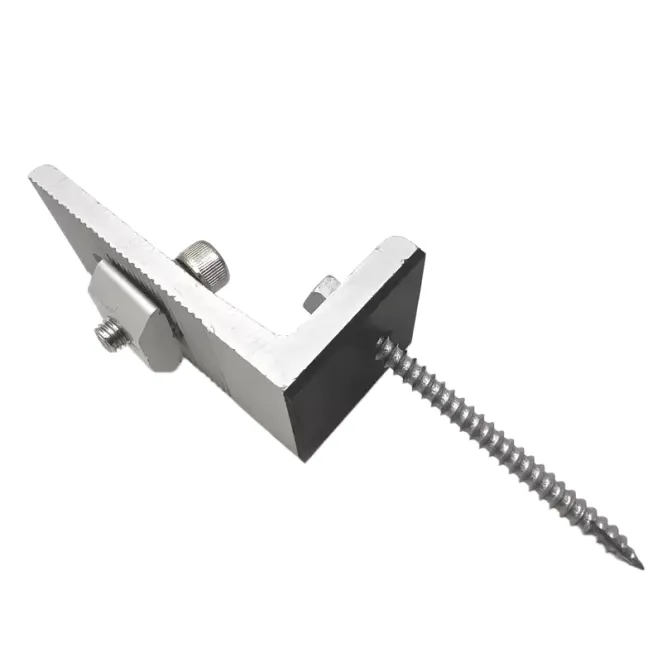

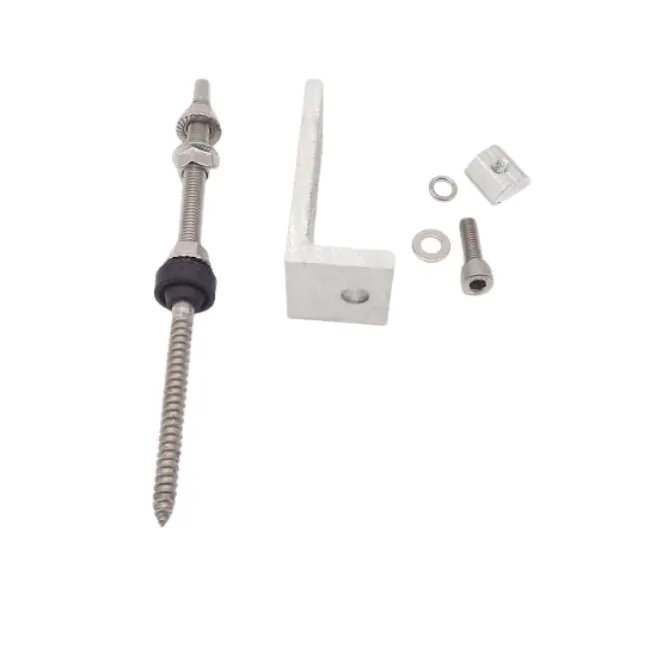

PV L табаны күн батареяларын орнату жүйелерінде фотоэлектрлік рельстерді тірек құрылымдарымен қосу үшін қолданылатын тік бұрышты кронштейн болып табылады. Ол механикалық жүктемелерді күн модульдері мен рельстерден шатырға немесе іргетасқа береді.

Әдеттегі жүктеме жолы:

Күн модулі → рельс → L аяқ → шатыр құрылымы / іргетасы

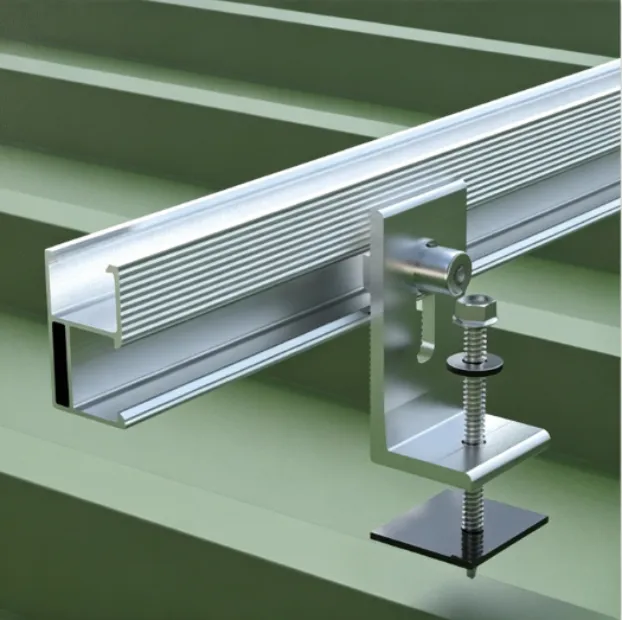

Көлденең негіз тірек бетіне бекітіледі, ал тік бөлік күн рельсімен болттар арқылы қосылады. Саңылаулы дизайн орнату кезінде позицияны реттеуге, рельсті туралауды жақсартуға және шатырдың әртүрлі жағдайларымен үйлесімділікке мүмкіндік береді.

Материалды және бетті өңдеу

6005-T5 алюминий қорытпасы

Күн батареясының L аяқтары негізінен беріктік, жеңіл дизайн және коррозияға төзімділік тепе-теңдігін ұсынатын 6005-T5 алюминий қорытпасынан жасалған.

Анодталған бет ылғалға, тотығуға және сыртқы орта әсеріне төзімділікті жақсартатын қорғаныс оксидті қабатын құрайды. Жағалаудағы немесе жоғары коррозиялық орталарда қолдану үшін жоба талаптарына сәйкес баспайтын болаттан жасалған баламаларды таңдауға болады.

Өнім ерекшеліктері

Реттелетін қосылым дизайны

Біріктірілген ұяшық дизайны L табаны мен күн рельсі арасында икемді орналастыруға мүмкіндік береді, бұл әртүрлі монтаждық құрылымдарда туралауды сақтауға көмектеседі.

Жеңіл алюминий конструкциясы

Алюминий қорытпасының құрылымы фотоэлектрлік монтаждау қолданбалары үшін қажетті механикалық беріктікті сақтай отырып, құрамдас бөліктің салмағын азайтады. Бұл оны құрамдастардың салмағы мен орнату тиімділігі маңызды мәселелер болып табылатын ауқымды күн жобалары үшін қолайлы етеді.

Теміржол үйлесімділігі

Күн батареясының L аяқтары жиі қолданылатын PV рельс профильдерімен үйлесімді, соның ішінде:

· 41×41 мм алюминий рельстер

· 41×62 мм алюминий рельстер

· Теңшелетін рельсті жүйелер

Өнімділік сипаттамалары

Құрылымдық жүктемені қолдау

Күн батареясының L табанының жүктеме өнімділігі материал дәрежесіне, қалыңдығына, өлшемдеріне, бекіту әдісіне және жүйе дизайнына байланысты.

L аяқтарын пайдаланатын әдеттегі PV орнату жүйелері жел жылдамдығы 60 м/с қа дейінгі және қар жүктемесі шамамен 1,4-1,5 кН/м² болатын қолданбаларға арналған. Нақты өнімділік жобаға тән құрылымдық есептеулерге және қоршаған орта жағдайларына байланысты.

Коррозияға төзімділік

Анодталған алюминий мен тот баспайтын болаттан жасалған бекіткіштердің комбинациясы ұзақ мерзімді сыртқы фотоэлектрлік қолданбалар үшін коррозияға төзімділікті қамтамасыз етеді. Материалды дұрыс таңдау қоршаған ортаға әсер етуден және металл үйлесімділік мәселелерінен туындаған коррозия қаупін азайтуға көмектеседі.

Өндірістік процесс

Күн монтаждау L аяқтары штамптау, экструзия өңдеу және CNC өңдеуді қамтитын процестер арқылы жасалады.

Стандартты жоғары көлемді өндіріс үшін штамптау дәйекті өлшемдерді және тиімді өндірісті қамтамасыз етеді. CNC өңдеу теңшелген конструкциялар, арнайы өлшемдер және аз көлемді талаптар үшін қолданылады.

Өндіріс сапасы мыналарға бағытталған:

· Өлшемдік дәлдік

· Саңылау және тесік дәлдігі

· Бетті өңдеу консистенциясы

· Құрылымдық тұтастық

Анодтау процесі қаттылықты, коррозияға төзімділігін және ауа райына төзімділігін арттыру арқылы алюминий компоненттерінің бетінің өнімділігін жақсартады.

Қолданбалар

Металл шатырлы күн жүйелері

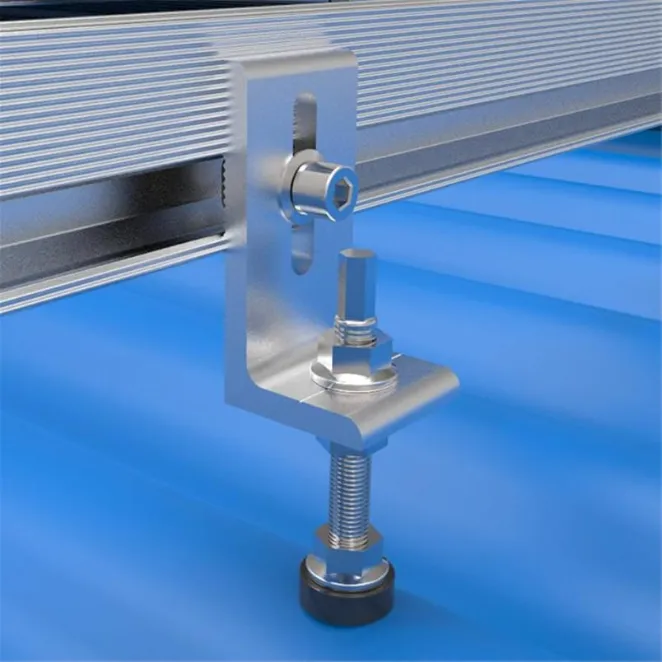

Күн монтажы L аяқтары трапеция тәрізді және гофрленген металл шатырларда кеңінен қолданылады. Олардың ықшам құрылымы PV рельстерін сәйкес бекіткіштерді пайдаланып шатырды тіреу құрылымдарына тікелей қосуға мүмкіндік береді.

Тұрақты тігісті шатыр жүйелері

Тұрақты тігісті төбелер үшін L аяқтарды шатырдың бетіне тікелей енбестен рельстік байланысты қамтамасыз ету үшін шатыр қысқыштарымен біріктіруге болады.

Бетон шатыр жүйелері

Бетон шатырларда L аяқтарды PV рельстерін қосу және күн модульдерін қолдау үшін қолайлы монтаж негіздерімен немесе якорьмен орнатуға болады.

Жер бетіндегі күн сәулесінің құрылыстары

Күн батареясын орнату L-Foot сонымен қатар реттелетін рельс қосылымдары мен ықшам орнату құрамдас бөліктері қажет болатын жерге орнатылған күн жүйелерінде де қолданылуы мүмкін.

Күн монтаждау L-Футтарды қалай таңдауға болады

Материалды таңдау

Стандартты фотоэлектрлік қолданбалар үшін беріктік пен коррозияға төзімділігіне байланысты әдетте анодталған өңделген 6005-T5 алюминий қорытпасы таңдалады.

Жағалау аймақтары, өндірістік орталар немесе коррозияға ұшырауы жоғары орындар үшін тот баспайтын болат немесе басқа коррозияға төзімді материалдарды таңдауға болады.

Қалыңдықты таңдау

Соңғы қалыңдық жүйе жүктеме талаптарына, шатыр жағдайларына және монтаждау дизайнына сәйкес таңдалуы керек.

Өлшемді таңдау

L аяқтың өлшемдері күн рельс жүйесі мен орнату құрылымына сәйкес келуі керек. Маңызды параметрлерге негіз өлшемі, тік биіктік, саңылау орны және орнату тесігінің дизайны кіреді.

Таңдалған өлшемдерді әртүрлі күн монтаждау құрылымдарына сәйкес әзірлеуге болады.

Жылдам таңдау нұсқаулығы

Жиі қойылатын сұрақтар

1-тоқсан. Күн монтажы L фут дегеніміз не?

Күнге арналған L табаны - бұл PV рельстерін шатыр құрылымдарымен немесе монтаждық іргетастармен қосу үшін қолданылатын L-тәрізді алюминий кронштейн. Ол күн монтаждау жүйелерінде негізгі қосылым компоненті ретінде қызмет етеді.

Q2. PV L аяқтары үшін қандай материал қолданылады?

PV L аяқтарының көпшілігі механикалық беріктігі, жеңіл қасиеттері және коррозияға төзімділігі арқасында 6005-T5 алюминий қорытпасынан жасалған.

3-тоқсан. L аяқтары қайда қолданылады?

Күн батареясын орнату L-фут әдетте металл шатыр жүйелерінде, бетон шатырлы күн қондырғыларында, жерге орнатылған PV құрылымдарында және коммерциялық фотоэлектрлік жобаларда қолданылады.

4-тоқсан. Күн монтажы L аяқтарын теңшеуге бола ма?

Иә. Өлшемдері, қалыңдығы, ұяшық дизайны, бетті өңдеу және қосу әдістері әртүрлі күн монтаждау құрылымдарына сәйкес реттелуі мүмкін.

Q5. Алюминий L аяқтарының күтілетін қызмет ету мерзімі қандай?

Сәйкес материалдармен, бетті өңдеумен және үйлесімді орнату компоненттерімен дұрыс таңдалған кезде, анодталған алюминий L аяқтары фотоэлектрлік жүйелердің ұзақ мерзімді жұмыс талаптарына жауап бере алады.

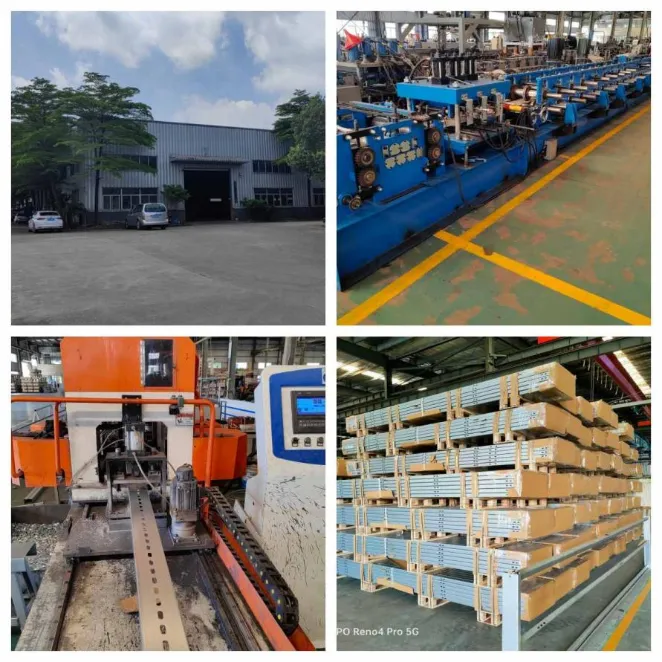

Зауыт және сапаны бақылау

Xiamen Honor Energy шикізатты тексеру, қалыптау немесе өңдеу, бетті өңдеу және түпкілікті сапаны тексеруді қоса, бақыланатын өндіріс процестері арқылы күн батареясын орнатуға арналған керек-жарақтарды шығарады.

Сапаны бақылау материалдың консистенциясына, өлшемдік дәлдігіне, бетті өңдеу сапасына және өнімнің өнімділігіне бағытталған.

Қаптама опциялары тасымалдау кезінде құрамдастарды қорғау үшін ағаш паллеттерді және болат паллеттерді экспорттауды қамтиды.

Сертификаттар

Xiamen Honor Energy компаниясы күн батареяларын монтаждау компоненттерін өндіруге арналған сапа менеджменті стандарттарын сақтайды, соның ішінде:

· ISO 9001 сапа менеджменті жүйесі

· CE-қа қатысты сәйкестік талаптары

· JIS стандартты сілтемелері
