Ортаңғы қысқыштар және соңғы қысқыштар

Шынын айтайық — адамдар PV орнату жүйелері туралы айтқанда, барлық назар рельстерге, тіректерге, іргетастарға аударылады. Бірақ шын мәнінде күн панельдерін орнында ұстайтын бөліктер - қысқыштар -ортаңғы қысқыштар мен соңғы clкүшейткіштер. Xiamen Honor Energy компаниясында біз бұл бизнесте бір нәрсені білуге ​​жеткілікті уақыт болды: егер сіздің қысқыштарыңыз сәтсіз болса, бүкіл массивіңіз қиындыққа ұшырайды.

Ортаңғы қысқыштар мен соңғы қысқыштар дегеніміз не және екеуі де не үшін қажет?

Шынымды айтсам, екеуі де бірдей негізгі жұмысты атқарады: күн батареяларын рельстерге түсіру. Бірақ олардың қайда отыратыны бәрібір. Ортаңғы қысқыштар екі панельдің арасына кіреді.

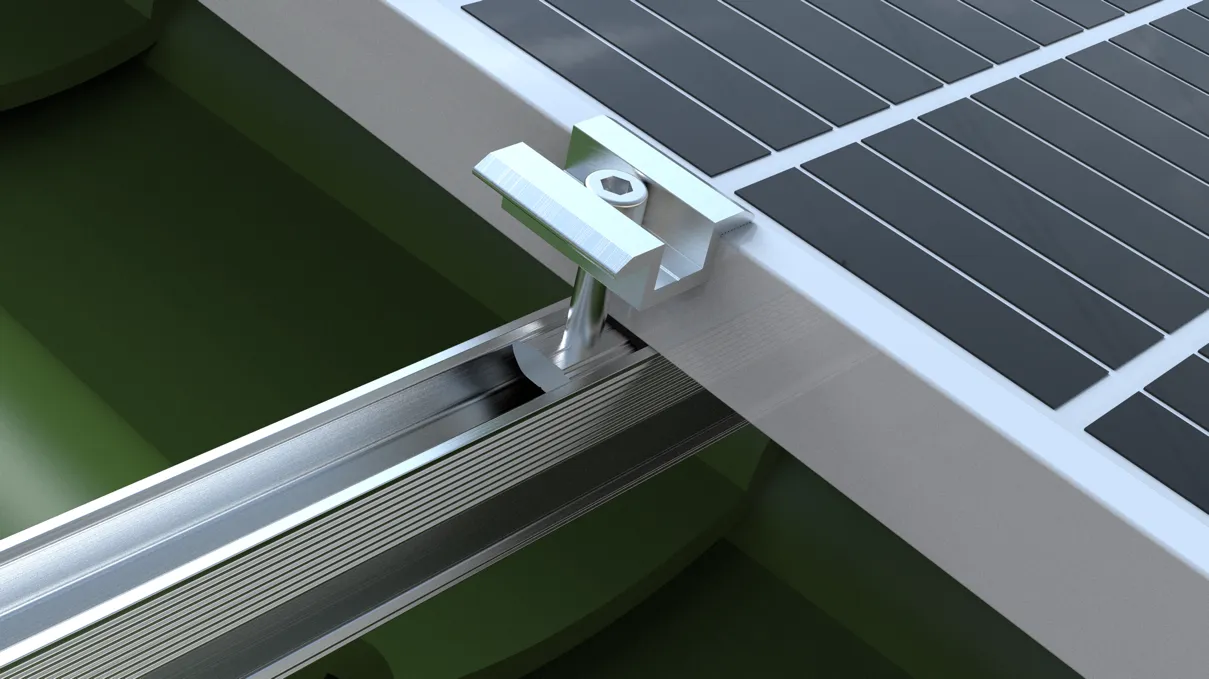

Мынаны елестетіп көріңізші — сізде бір панель сол жақта және бір оң жақта, ал ортаңғы қысқыш дәл аралықта отырады, екеуінің де шетінен бір уақытта ұстайды. Ол аралықты біркелкі сақтайды, панельдердің туралануын болдырмайды және астындағы рельске барлығын мықтап бекітеді. Әрбір панельдің екеуі қажет - әрқайсысында біреуі. Соңғы қысқыштар кітапшалар болып табылады. Олар әр жолдың ең басында және соңында жүріп, бірінші және соңғы панельдің сыртқы жиегін ғана ұстайды. Олардың міндеті - жел соққанда бүкіл қатарды бүйірден сырғымау. Оларсыз бұл панельдер қатары уақыт өте келе баяу жұмыс істейді. Қарапайым сөзбен айтқанда: ортаңғы қысқыштар қосылады, ал соңғы қысқыштар қақпағы. Екеуін де пайдаланыңыз, әйтпесе массив ұзақ уақыт бірге тұрмайды. Соңындағы қысқыштар (сонымен қатар бүйірлік қысқыштар немесе жиек қысқыштары деп те аталады) панельдердің әрбір қатарының сыртқы жиектеріне орнатылады. Әрбір соңғы қысқыш қатты жел немесе діріл кезінде бүкіл қатардың бүйірге жылжуына жол бермеу үшін «қақпақ» ретінде әрекет ететін тек бір модульдің сыртқы жиегін ұстайды. Соңғы қысқыштар ортаңғы қысқыштарға қарағанда мұқият дизайнды қажет етеді, өйткені олар тек бір панельді ұстайды - жүктеме кезінде олар дұрыс құрастырылмаған болса, айналады немесе жақтаудан сырғып кетеді. Қарапайым тілмен айтқанда: ортаңғы қапсырмалар панельдер арасындағы қосылымдарды, ал соңғы қысқыштар жиектерді өңдейді. Жеке панельдердің қатарын бір тұтас құрылымға айналдыру үшін екеуі де қажет.

Техникалық сипаттамалар

Нарықтағы көптеген панельдермен үйлесімді Біздің ортаңғы қысқыштарымыз бен соңғы қысқыштарымыз максималды үйлесімділік үшін жасалған. Негізгі PV модульдерінің жақтауының қалыңдығы 30 мм-ден 50 мм-ге дейін жетеді және біздің өнімдер олардың барлығын дерлік қамтиды. Стандартты ортаңғы қысқыш өлшемдері (модуль қалыңдығы): 30 мм / 33 мм / 35 мм / 38 мм / 40 мм / 45 мм / 50 мм Стандартты соңы қысқыш өлшемдері (модуль жақтауының биіктігі): 35 мм / 40 мм / 45 мм / 50 мм Қысқыштың ұзындығы: стандартты 40 мм, 50 мм / тапсырыс бойынша қол жетімді ұзындық6 – тапсырыс бойынша. Панель аралығы (ортаңғы қысқыш): 20мм, 26мм, 28мм, т.б.. Біз бір үлгіде 30/34/38/42 мм немесе 35/40/45/50 мм жабатын реттелетін ортаңғы қысқыштар мен реттелетін соңғы қысқыштарды ұсынамыз. Қоймадағы SKU аз, жұмыс орнында бас ауруы аз.

Материалдар және әрлеу

Алюминий корпусы, тот баспайтын болаттан жасалған аппараттық қысқыштар күннің, жаңбырдың және жыл сайын температураның өзгеруіне ұшырап, ашық ауада отырады. Егер материал дұрыс болмаса, олар үш-бес жыл ішінде тот басады. Біздің ортаңғы қысқыштарымыз бен соңғы қысқыштарымыз 6063-T5 алюминий қорытпасынан жасалған – бұл PV монтаждау индустриясында ең дәлелденген және кеңінен қолданылатын алюминий сорты. Ол жоғары созылу беріктігін, төмен салмақты және тамаша коррозияға төзімділігін ұсынады, сыртқы ортада қызмет ету мерзімі 20-25 жыл. Беткі өңдеу анодталған – табиғи күміс немесе мөлдір әрлеу, қалыңдығы 8-10 микрон оксидті қабықпен. Бұл жұқа пленка коррозияға төзімділікті айтарлықтай жақсартады. Арнайы талаптар үшін қара анодталған немесе электрофоретикалық жабын да бар. Аппараттық құрал 304 немесе 316 тот баспайтын болаттан жасалған – болттар мен гайкалар, алюминий бөліктері әлі жақсы пішінде болған кезде тот баспайды. Сырғанаққа қарсы төсемдер EPDM резеңкеден (этилен пропилендиен мономерінен) жасалған, қысқыш пен модуль жақтауының арасына орналастырылған. Бұл жастықшалар екі мақсатқа қызмет етеді: жел жүктемелері кезінде панельдің қозғалысын болдырмау үшін үйкелісті арттырады және алюминий жақтауын сызып тастауды немесе деформациялауды болдырмау үшін қысу күшін жұмсартады. EPDM каучук ультракүлгін сәулелеріне төзімді және жасқа төзімді, -40°C-тан 80°C-қа дейін сенімді жұмыс істейді.

Біз қандай түрлерді ұсынамыз?

Сіз ортаңғы қысқыштар мен соңғы қысқыштарды өте қарапайым деп ойлайсыз - және олар негізінен. Бірақ жылдар бойы біз бір өлшемнің барлығына сәйкес келмейтінін білдік. Әртүрлі жобалар, әртүрлі панельдер, әртүрлі сайт жағдайлары - олардың бәрі сәл өзгеше нәрсені сұрайды. Міне, біз қоймада сақтаймыз: Стандартты ортаңғы қысқыштар – бұл сіздің жұмыс атыңыз. Олар кәдімгі жақтаулы кристалды кремний панельдеріне сәйкес келеді, сіз ондағы жобалардың 90% -ында көресіз. 30 мм-ден 50 мм-ге дейінгі модуль қалыңдығымен үйлесімді. Керемет ештеңе жоқ, тек сенімді және сенімді. Стандартты қысқыштар - бірдей идея, бірақ сыртқы жиектер үшін. Бірдей қалыңдық диапазоны, бірдей қарапайым орнату. Олар не істеу керек екенін дәл жасайды және оны жақсы жасайды.

Реттелетін ортаңғы қысқыштар

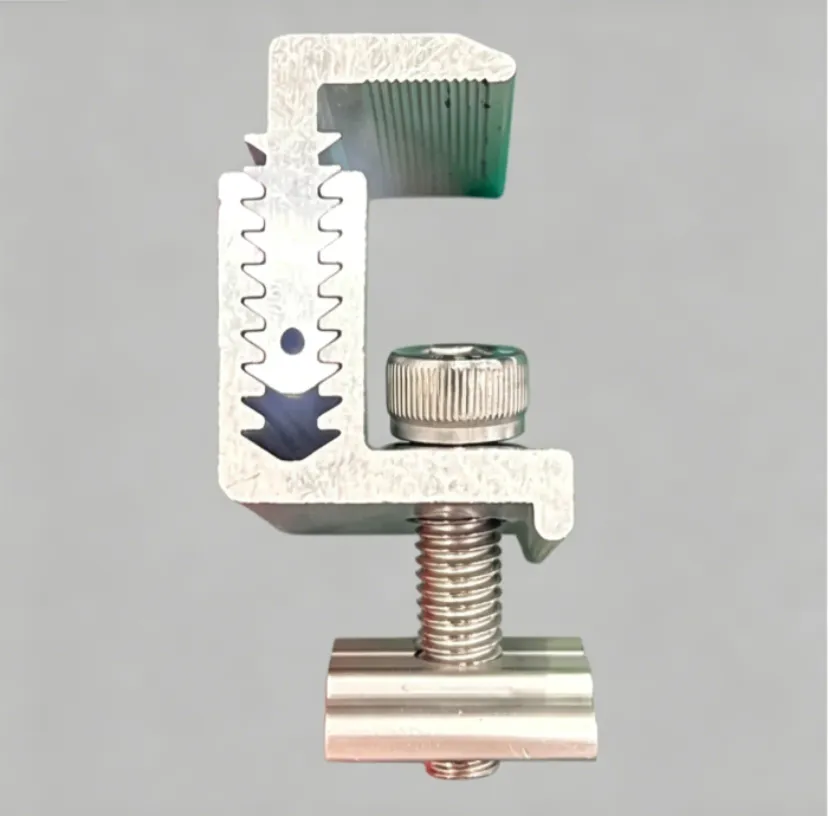

Міне, бәрі ақылды болады. Бір қысқыш бірнеше қалыңдықты жабады — бір үлгіде 30/34/38/42 мм немесе 35/40/45/50 мм. Сізге қай қалыңдық қажет екенін білудің қажеті жоқ, төрт түрлі жұмыс үшін төрт түрлі бөлікті жинақтаудың қажеті жоқ. Бір қорапты алыңыз және сіз көптеген сценарийлер үшін қамтыласыз. Реттелетін соңғы қысқыштар — бірдей реттелетін тұжырымдама, бірақ шеткі позициялар үшін. Жолдарыңыздың ұштарында бірдей икемділікті береді. Жұқа пленканың ортаңғы және соңғы қысқыштары - бұл аздап ерекшелік. Жұқа пленка модульдері стандартты кристалдық панельдерден әлдеқайда жұқа - біз 5-тен 7,7 мм-ге дейін айтып отырмыз. Кәдімгі қысқыштар оларды дұрыс ұстамайды. Сондықтан біз жұқа пленка панельдерін жиектеріне зақым келтірместен сенімді ұстау үшін арнайы жасалған тар жақ профилі бар арнайы панельдерді жасаймыз. Бұл біздің құрам. Егер сізге осы стандартты ұсыныстардан тыс бірдеңе қажет болса - стандартты емес қалыңдық, белгілі бір ұзындық, белгілі бір аяқтау - біз реттелетін жүгірістерді де жасай аламыз.

Орнату

Қарапайым, жылдам, бұрғылау қажет емес Қысқышты орнату оңай — панельдердің өзіне бұрғылау қажет емес. Стандартты процедура: рельстерді (U-арнасы, C-арнасы немесе алюминий рельстері) тірек құрылымына орнатыңыз, PV панельдерін үстіне қойыңыз, ортаңғы қысқыштарды көрші панельдер мен сыртқы шеттердегі шеткі қысқыштар арасына қойыңыз, содан кейін болттарды қатайтыңыз. Әрбір модульге екі ортаңғы қысқыш қажет, ал әрбір жолға екі соңғы қысқыш қажет. Ұсынылатын қатайту моменті модуль қалыңдығына және алаң жағдайына байланысты 8-15 Н·м құрайды. Тым бос, ал панельдер желде ауысады; тым тығыз және модуль жақтауын зақымдау қаупі бар. Толық момент ұсыныстары әрбір жөнелтілімде қамтылған.

Қолданбалар

Шатырлардан бастап жерге бекітпелерге дейін, автотұрақтардан BIPV ортаңғы қысқыштары мен соңғы қысқыштарға дейін PV орнатудың барлық дерлік түрлерінде қолданылады. Бөлінген төбедегі PV: гофрленген болаттан жасалған шатырлар, тегіс бетон төбелер, плиткалы көлбеу шатырлар — рельстерге бекітетін панельдерді бекітетін қысқыштар. Жерге орнатылған күн фермалары: ортаңғы және соңғы қысқыштары бар панель арқылы панельге қосылған ондаған мың панельдер. Автотұрақтар ше? Дәл сол оқиға — панельдер автотұрақ құрылымында орналасады және қысқыштар әрқашан жасайтын әрекетін жасайды: барлығын мықтап ұстаңыз.

BIPV сәл өзгеше, өйткені панельдер шын мәнінде ғимараттың бір бөлігі болып табылады. Бірақ не ойлайсыз? Сізге әлі де қысқыштар қажет. Олар міндетті емес.

Шынымды айтсам, сіз бір шыны немесе екі шыны модульдерді, тегіс немесе қиғашты қолданып жатқаныңыз маңызды емес - ортаңғы қысқыштар мен соңғы қысқыштар бүкіл массивтің құлап кетуінен сақтайтын желім болып табылады. Оларсыз сізде бос панельдерден басқа ештеңе жоқ.

Неліктен біздің өнімдерді таңдау керек?

Біз оны жабатын болмаймыз — Xiamen Honor Energy көп жылдар бойы PV монтаждау бизнесімен айналысады. Біз күн қондырғысының қай жерде дұрыс емес екенін білеміз. Қысқыштар кішкентай болуы мүмкін, бірақ олар адамдар күткеннен жиі сәтсіздікке ұшырайды. Бос бұрандалар, ескірген резеңке, тозған анодталған жабын — осы бөлшектердің кез келгені бүкіл массивтің қауіпсіздігіне нұқсан келтіруі мүмкін. Сондықтан біз материалдардың бұрыштарын кеспейміз: 6063-T5 алюминий, 304 баспайтын болат және EPDM резеңке — барлығы дәлелденген, салалық стандартты шешімдер. Дұрыс анодтау 20 жылдық сыртқы қызмет көрсетуді білдіреді. Біздің спецификациялар нарықтағы панельдердің басым көпшілігін қамтиды – қалыңдығы 30 мм-ден 50 мм-ге дейін, негізінен барлығы жабылады. Егер сізге реттелетін өлшемдер қажет болса, біз мұны да жасай аламыз. Қысқыштар кішкентай. Бірақ оларды бағаламаңыз. Егер сізге кедергі жасамайтын сенімді қысқыштар қажет болса, хабарласыңыз.
