Күннің соңындағы қысқыш

Бекітілген құрамдас бөліктер: қысқыш корпусы мен болттарды үйлестіру арқылы фотоэлектрлік модульдердің соңы модульдердің өзіндік салмағын және сыртқы жүктемелерді (мысалы, жел мен қар, жел қысымы) теңестіре отырып, тіректің бағыттаушы рельстеріне мықтап бекітіледі.

Буферлік қорғаныс: Кейбір соңғы қысқыштар ішіндегі резеңке немесе силикон тығыздағыштармен жабдықталған, олар құрамдас жақтау мен металл қысқыш корпусы арасындағы тікелей үйкелісті азайтады, жақтаудың сызатылуын болдырмайды және сонымен бірге температураның өзгеруінен туындаған термиялық кеңею мен жиырылу кернеуін жеңілдетеді.

Бейімдеу және реттеу: Күн панелінің ұштық қысқыштарының әртүрлі сипаттамалары әртүрлі қалыңдықтағы (әдетте 20-50 мм) және әртүрлі рамалық типтегі (мысалы, алюминий қорытпасы, шыны талшықты арматураланған пластик) фотоэлектрлік модульдерге бейімделуі мүмкін, әртүрлі орнату талаптарына жауап береді.

Соңғы рельс қысқышы жерге орнатылған фотоэлектр станциялары, төбеде таратылатын фотоэлектрлік жүйелер және фотоэлектрлік перде қабырғалары сияқты сценарийлерде кеңінен қолданылады. Ол әсіресе құрамдас бөліктердің бүйір жағын бекітуді қажет ететін тегіс немесе көлбеу орнату құрылымдары үшін қолайлы. Бұл фотоэлектрлік қолдау жүйелерінде таптырмас көмекші бекіту компоненті.

Соңғы қысқыш төрт түрге бөлінеді:

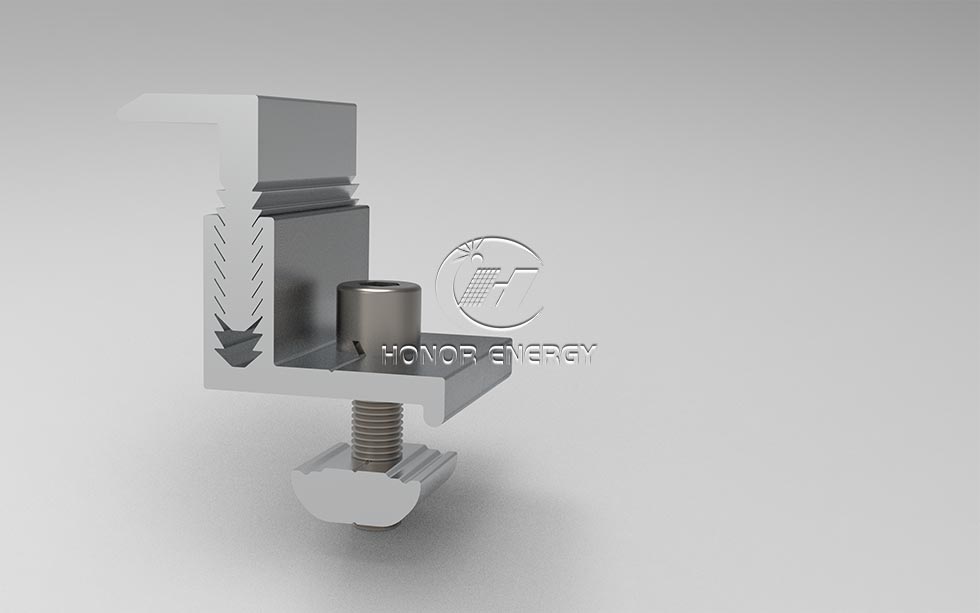

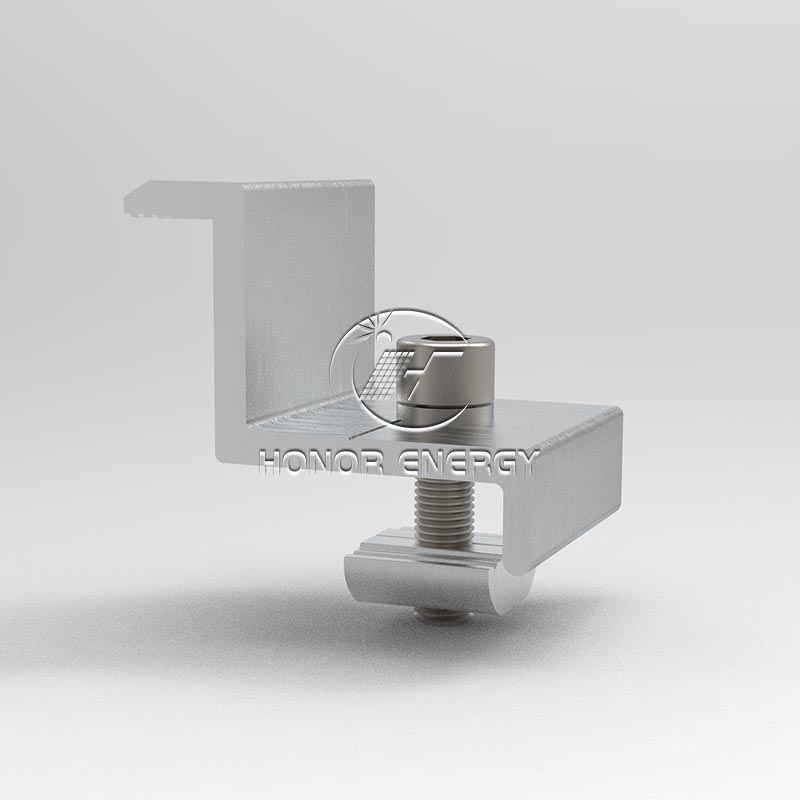

1. Кәдімгі қысқыш: Болтты реттеу спецификациядағы айырмашылықтарға икемді жауап беретін бірнеше қалыңдықтағы құрамдастарға бейімделген.

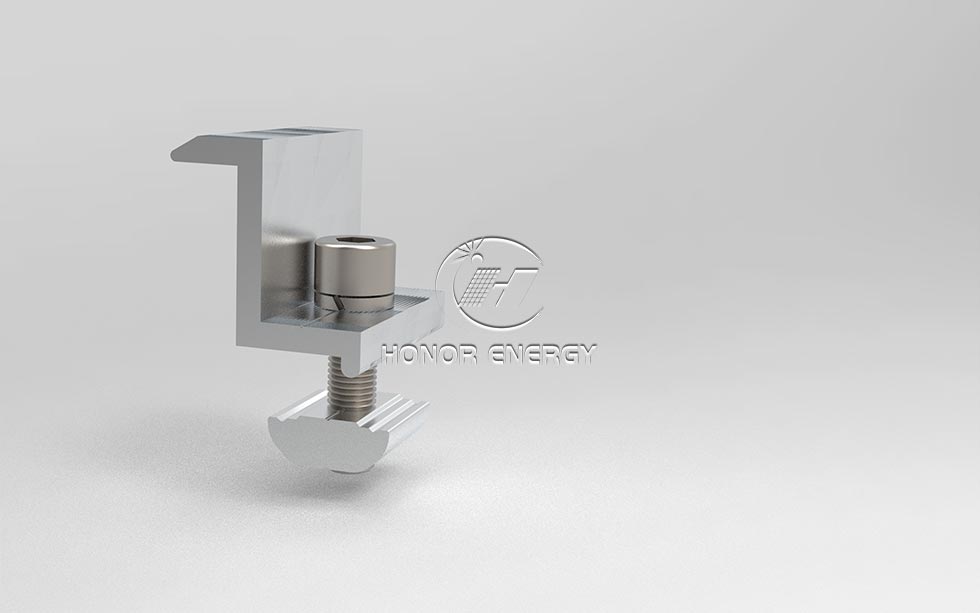

2.Реттелетін соңғы қысқыш:Болтты реттеу техникалық айырмашылықтарға икемді жауап беретін бірнеше қалыңдықтағы құрамдастарға бейімделген.

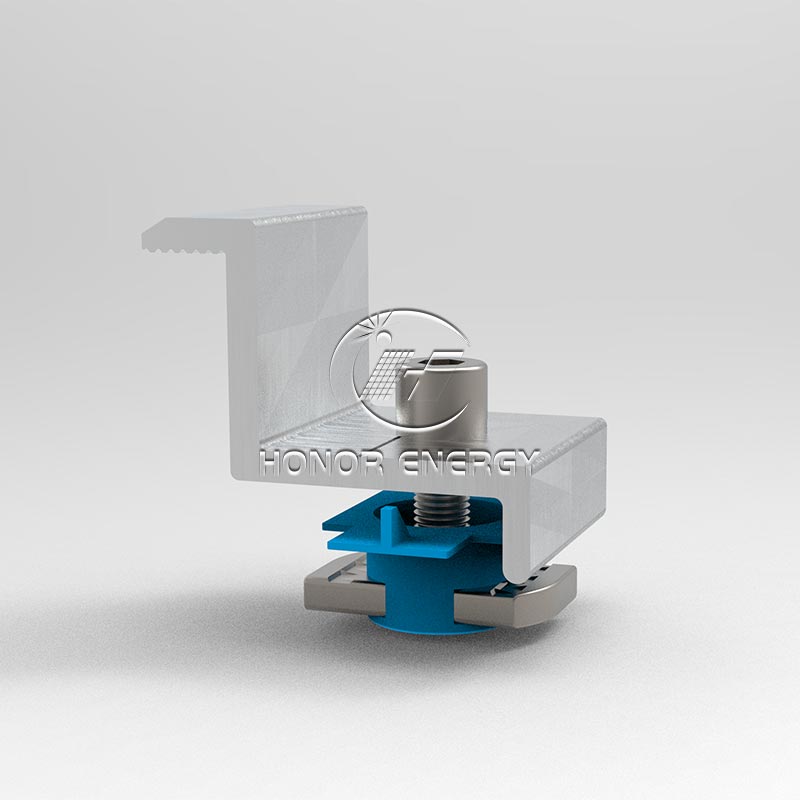

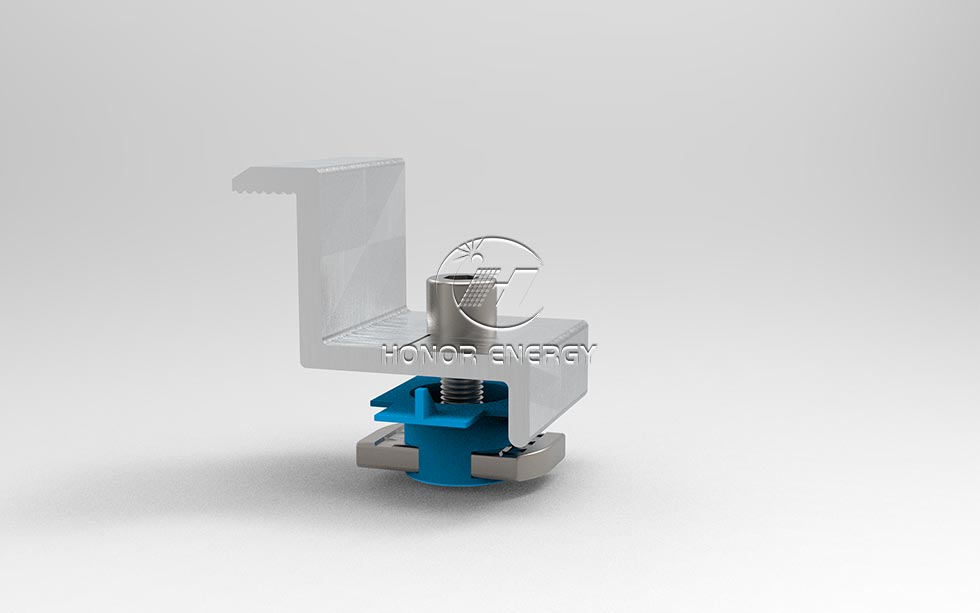

3. Пластикалық қанаттың қысқышы: Пластикалық фланецтері мен тығыздағыштары бар ол сызаттарға төзімді, кернеуді азайтады және жақтауды қорғайды.
4.Жылдам қысқыш: Түйіспе/слот дизайны құралсыз жылдам орнатуға мүмкіндік береді және ауқымды құрылысты жылдамдатады.

артықшылығы

1. Қамтылған үлгілердің толық ассортименті: реттелетін, стандартты, пластикалық қанат және жылдам үлгілердің барлығы қол жетімді, 20-дан 55 мм-ге дейінгі құрамдас бөліктермен үйлесімді, сызаттарға төзімділік пен жылдам орнатуға қойылатын барлық талаптарды қанағаттандырады.
2.Толығырақ бонустық ұпайлар: Пластикалық қанат үлгісі қос буферлі қорғаныс жақтауымен ерекшеленеді, реттелетін модель дәл бапталған, қара модельде декорацияның күңгірт қоспасы бар және жылдам орнатылатын бекіткіш 100 000 циклден кейін төзімділікке сыналған.
3.Жан тыныштығы кепілдігі: IEC сертификаты + 12 жылдық кепілдік, аз шығынмен жаппай сатып алу және жан тыныштығы

Орнату нұсқаулары

Орнату алдында

Модельдің күннің соңғы қысқышының қалыңдығына (20-55 мм) сәйкес келетінін тексеріңіз және орнату бетіндегі май дақтары мен шаңды тазалаңыз.

Орнату процедурасы

Орналастыру: қапсырма корпусын құрамдас бөлігінің жағы мен бағыттаушы рельстің ортасына орналастырыңыз және жиектерін туралаңыз.
Алдын ала бекіту: жеңіл күш қолдану және құрамдастарды тегістеу үшін болттарды қолмен бұраңыз.
Тарту: 8-12Н · м күшімен қатайту үшін бұрауыш кілтін пайдаланыңыз, бұл ешқандай босаусыз тығыз бекітуді қамтамасыз етеді.

Арнайы шығарылым ескертпесі

Пластикалық қанаттың қысқышы: Пластикалық фланец компоненттің шетіне толығымен сәйкес келуі керек.
Жылдам қысқыш: карта ұяшығына итеріп болғаннан кейін, ілмекті «сырт» еткенше құлыпталатынша басыңыз, содан кейін жылжу болмайынша ақырын басыңыз.
