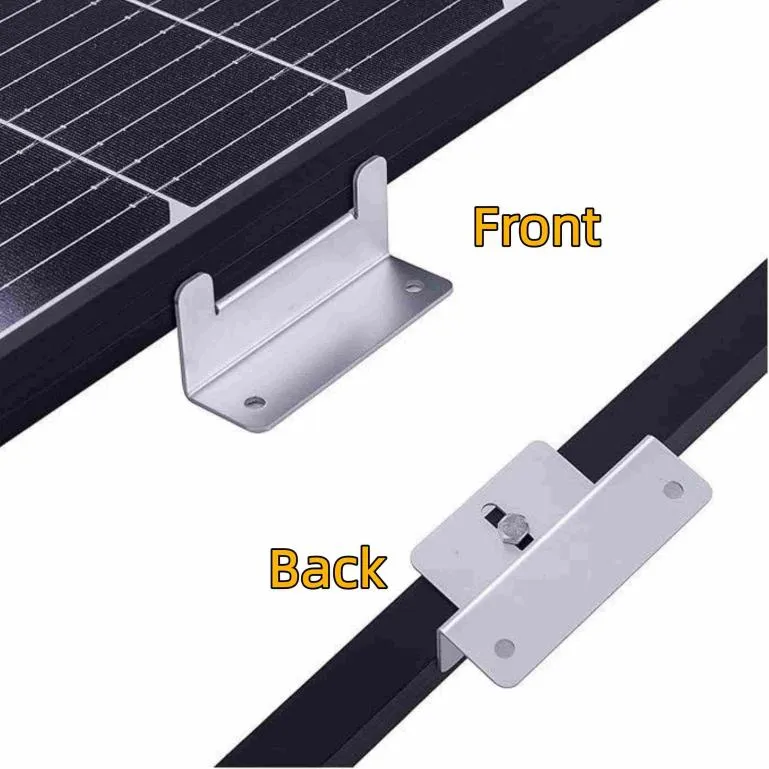

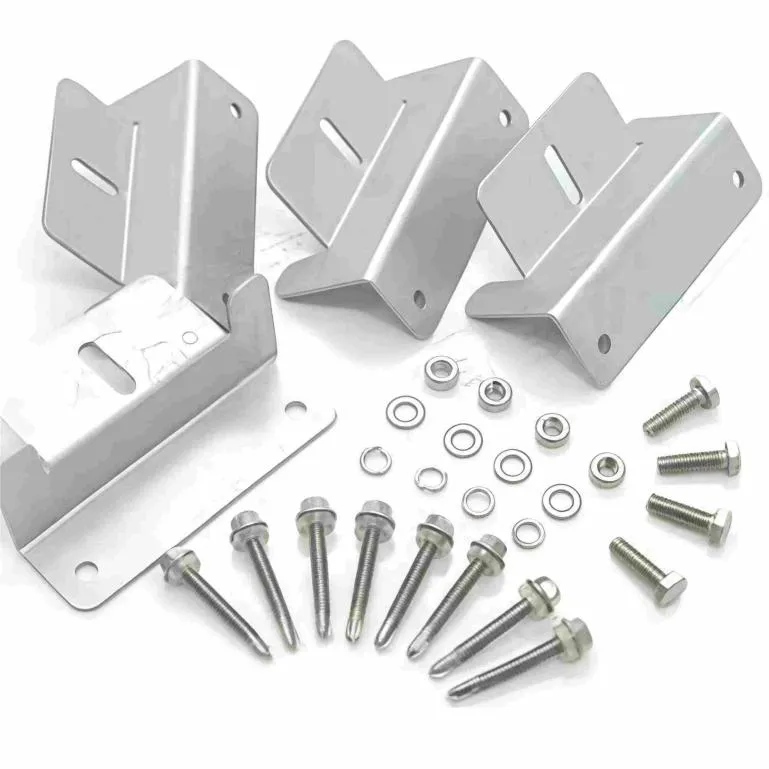

Күн панелін орнатуға арналған Z-кронштейн

Xiamen Honor Energy компаниясының бұл Z-кронштейн алюминий күн панелі кронштейні  теңшеу және көтерме қолдауды қолдайды. Жалпы рельс негізіндегі орнатудан айырмашылығы, бұл PV кронштейні тікелей RV немесе тасымалдау контейнерінің төбесіне бекітілген. Z-тәрізді құрылым кабельді бағыттау және жылуды тарату үшін панель мен шатырдың беті арасында бос орын жасайды. Орнату кезінде өздігінен бұрап тұратын бұрандалар немесе бұрандалар астыңғы тесіктерден өтіп, көлікке немесе контейнер төбесіне тікелей бекітіледі — орнату рельстері қажет емес. Тегіс шатыры бар және жүк көтергіштігі шектеулі RV және контейнерлер үшін бұл әдіс бөлшектердің санын және жалпы салмақты азайтады. Рельссіз монтаждау шешімін сатып алғысы келетін күн қондырғылары мен конверсиялық шеберханаларға қолайлы.

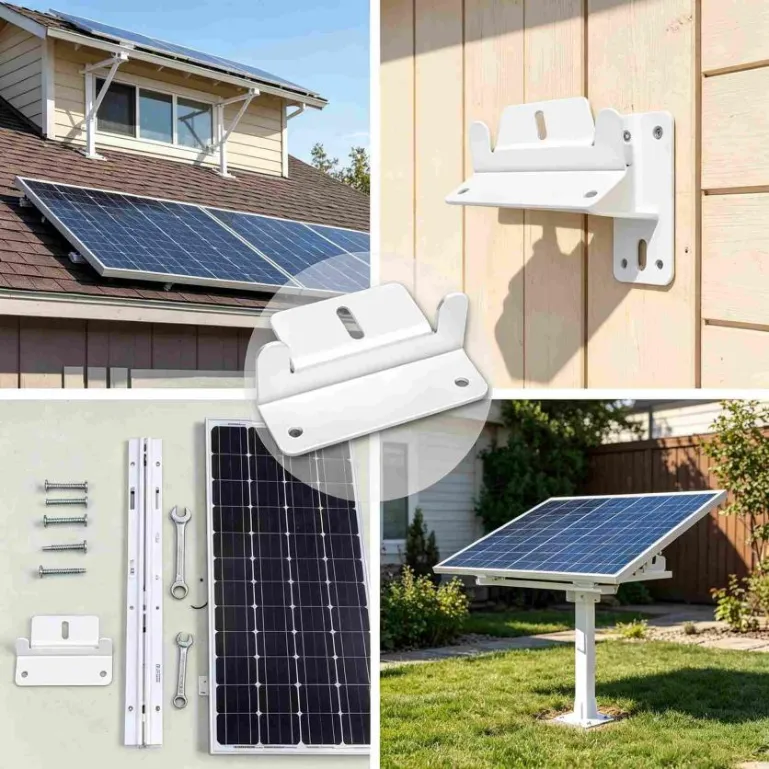

Қолданба

l RV шатырлары: ішкі жүйелерді қуаттандыру үшін тікелей тегіс шатырға бекітіледі.

l Жіберу контейнерлерінің үстіңгі жағы: контейнерлік үйлер немесе мобильді энергия сақтау қондырғылары үшін.

l Арнайы көліктер: кемперлер, инженерлік көліктер, т.б.

l Уақытша ғимараттар: дайын үйлер, күзет кабиналары және басқа да жалпақ шатырлы күн қондырғылары.

Техникалық параметрлер

Жиі қойылатын сұрақтар

1. Бұл Z-кронштейн RV төбесіне тікелей бұрандалы. Гидроизоляцияны қалай өңдейсіз?

Кронштейннің өзі су өткізбейді. Орнату кезінде бұрандаларды кіргізбес бұрын бұранда саңылауларының айналасына тығыздағышты (мысалы, бутил немесе силикон) жағыңыз. Сондай-ақ кронштейн негізі мен шатыр беті арасына су өткізбейтін тығыздағышты немесе жолақты салу ұсынылады, сондықтан жаңбыр суы тесіктерден ағып кетпейді. Егер RV төбесі шыны талшықты немесе металл болса, жақсырақ адгезия үшін тығыздағышты қолданбас бұрын бетті мұқият тазалаңыз.

2. Рельссіз, контейнер төбесіне тікелей орнату жеткілікті берік пе?

Жүк көтергіштігі екі нәрсеге байланысты: контейнер төбесінің қалыңдығы мен материалы және бекіту әдісі. Стандартты болат контейнерлер үшін шатыр тақтасының қалыңдығы әдетте 1,6 мм-ден 2,0 мм-ге дейін болады. Z-кронштейннің көп нүктелік күшімен біріктірілген тығыздағышпен өздігінен бұрап тұратын бұрандаларды пайдалану стандартты өлшемді күн панельдері үшін әдетте жеткілікті. Алюминий немесе шыны талшықты шатырлар үшін алдымен панельдің қалыңдығын тексеріңіз. Қажет болса, оның ішіне тірек тақтасын қосыңыз немесе бұрандалардың тартылуын болдырмау үшін тойтарма гайкаларды пайдаланыңыз.

3. RV немесе контейнер төбесі мінсіз тегіс болмаса ше?

Кішігірім тегіссіздік әдетте жақсы. Z-кронштейн негізі қатайғаннан кейін біркелкі отыруға болатын жанасу беті бар. Дегенмен, егер шатырда байқалатын қисық немесе біркелкі емес дақтар болса, орнатудан кейін панельдегі біркелкі емес кернеуді азайту үшін кронштейн негізінің астына шығыршықтарды қосқан дұрыс немесе қалың алюминий кронштейнді (мысалы, 3,0 мм) таңдаған дұрыс. Бұрғылауды бастамас бұрын, сәйкестігін тексеру үшін кронштейнді шатырға қойыңыз.
