PV шатыр клиплоктары: профильді сәйкестендіріңіз, дұрыс орнатыңыз

Honor Energy, маманданған кәсіби жеткізушіPV орнату жүйесінің керек-жарақтары. Шатырға арналған клиптерден сәйкес рельстерге дейін біз бір реттік шешімдердің толық спектрін ұсынамыз. Біздің клиплоктар бұрыштық типті, тік тігісті, трапеция тәрізді және ең соңғы біріктірілген конструкцияларды қамтиды, олар нарықтағы барлық негізгі профильді болат парақтарымен үйлесімді және стандартты емес теңшеулері де қол жетімді. Рельс жағында біз әртүрлі жүктеме мен аралықты қанағаттандыру үшін әртүрлі сипаттамалардағы жоғары берік алюминий рельстер мен тот баспайтын болаттан жасалған қосқыштарды жинаймыз. Сіз EPC фирмасы, орнатушы немесе шоттарды шынымен төлейтін адам болсаңыз да, Xiamen Honor Energy сізді қатты өнімдермен және жылдам, қиындықсыз қолдаумен қамтамасыз етеді.

Енді шатыр клиптері туралы: олардың негізгі жұмысы өте қарапайым - олар болат шатырдың көтерілген жоталарына тістеп, бүкіл PV рельс пен панель жүйесін ұстайды. Оны аздап бөлейік.
Біріншіден, олар панельдерді мықтап ұстайды. Бұл барлық мәселе – модульдердің жаңбырда, желде немесе кез келген ауа-райында тұруын қамтамасыз ету.
Екіншісі – бұл бұрыштық және тік тігісті шатырлар үшін үлкен – бұл клиплоктар бір бұрғылау саңылауын қажет етпейді. Тесіктердің болмауы ағып кетудің жоқтығын білдіреді. Сіз төбенің бастапқы гидрооқшаулағышын сақтайсыз, бұл зауыт немесе қойма төбелерімен жұмыс істегенде дәл осы нәрсе. Бұл оларды ірі өнеркәсіптік немесе қойма төбелері үшін өте қолайлы етеді.

Желге төзімділікті жақсарту – Кейбір клиплоктар дауыл кезінде күшті көтерілу күштеріне қарсы қосымша ұстап тұру күшін қамтамасыз ететін көтеруге қарсы түрлер ретінде арнайы жасалған.

Әртүрлі қабырға профильдерін орналастыру – клиплоктарды болат қаңылтыр қабырғалардың дәл пішіні мен өлшеміне сай етіп жасауға болады, бұл олардың тығыз орналасуын қамтамасыз етеді.
Бұдан басқа, клиплоктар тайфунға төзімді жүйелерде, қардан сырғанау құрылғыларында және тіпті шатырларға сәндік алюминий панельдерін бекіту үшін қолданылады.

Roof kliploks негізгі ерекшеліктері

Гидроизоляцияға ымырасыз – бұл ең үлкен сату нүктесі. Ешбір тесік бұрғыланбағандықтан, бастапқы су өткізбейтін мембрана өзгеріссіз қалады. Тұрақты тігісті клиплоктар, атап айтқанда, құлыпталған жиектерге тікелей тістеп, ағып кету қаупін жояды.



Жылдам орнату – Көптеген компоненттерді зауытта алдын ала құрастыруға болады; сайтында сіз жай ғана оларды орнына қысып, болттарды қатайтыңыз. Бұл уақытты да, еңбекті де үнемдейді.
Жеңіл және коррозияға төзімді – Клиплоктардың көпшілігі алюминий қорытпаларынан (мысалы, 6063-T5 немесе 6005-T5) анодталған беті бар. Олар шатырға аздап қосымша жүктеме қосады және 1000 сағат немесе одан да көп тұзды бүрку сынақтарынан өтеді.



Бірақ олардың кемшіліктері де бар – Енгізбейтін болса да, клиплоктар шатырға біржола жабыспайды. Ұзақ мерзімді жел, қар немесе сейсмикалық жүктемелер кезінде олар бірте-бірте босап кетуі немесе тіпті ажырауы мүмкін. Сондықтан жүйелі тексерулер өте маңызды.
Жүк сыйымдылығын алдын ала тексеру қажет – Профильді болат шатырлардың жүк көтеру қабілеті шектеулі. PV жүйесінен түсетін қосымша салмақ бастапқы жобалық жүктемеден аспауы керек. Өнеркәсіп тәжірибесі жаңа жүктер үшін шамамен 0,15 кН/м² болжайды; шын мәнінде панельдердің жалпы салмағы плюс орнату жүйесі әдетте шаршы метрге 20-дан 35 кг-ға дейін ауытқиды. Әрқашан бастапқы құрылымдық сызбаларды алыңыз және орнату алдында жүктемені тексеруді орындаңыз.

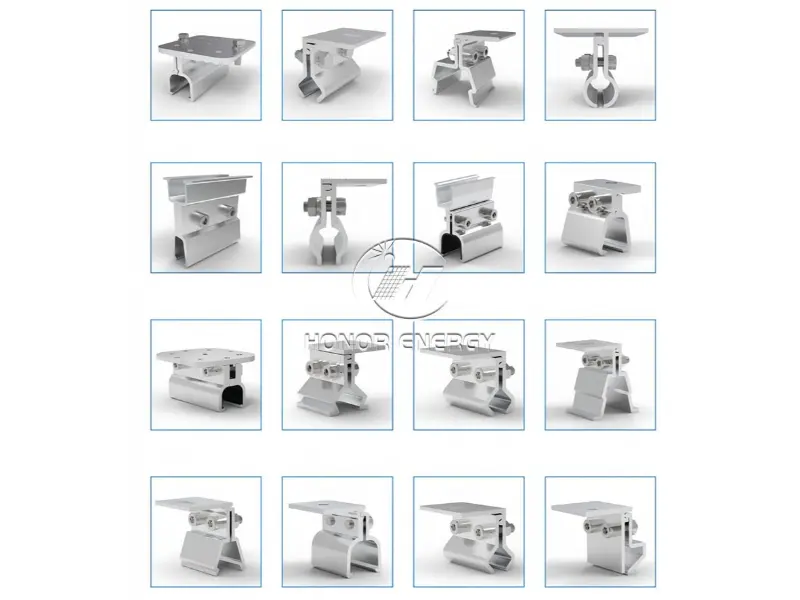

Шатырға арналған клиплоктардың негізгі түрлері

Клиплокты таңдау толығымен болат парағының профиліне байланысты. Қабырғалардың әртүрлі пішіндері әртүрлі клиплок конструкцияларын қажет етеді.

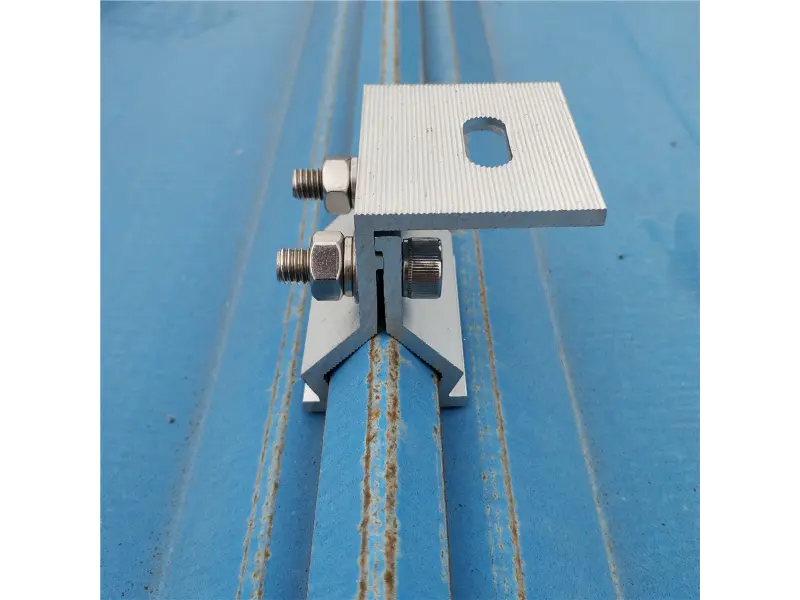

Бұрыштық типті клиптер

Сәйкес шатыр профилі: Бұрыш түріндегі профильді болат парақтар (жалпы үлгілер: 470, 760, 820, т.б.).
Бұрыш түріндегі парақтар сол бұрышты қабырғамен бірге келеді – бұл клиплокты ұстауға тамаша пішін. Біздің клиплоктардың жақтары сол қабырғаны тістеуге арналған, ал ең жақсы бөлігі? Төбеден бір тесік те теспеңіз. Орнату қарапайым: алюминий клиплокты қабырғаның үстіне қойып, болттарды қатайтыңыз.
Қазіргі уақытта рельстерді орнату қажеттілігін толығымен жоятын біріктірілген бұрыштық типті клиплоктар бар – модульдерді тікелей клиплокқа бекітуге болады, бұл орнату уақытын айтарлықтай қысқартады.

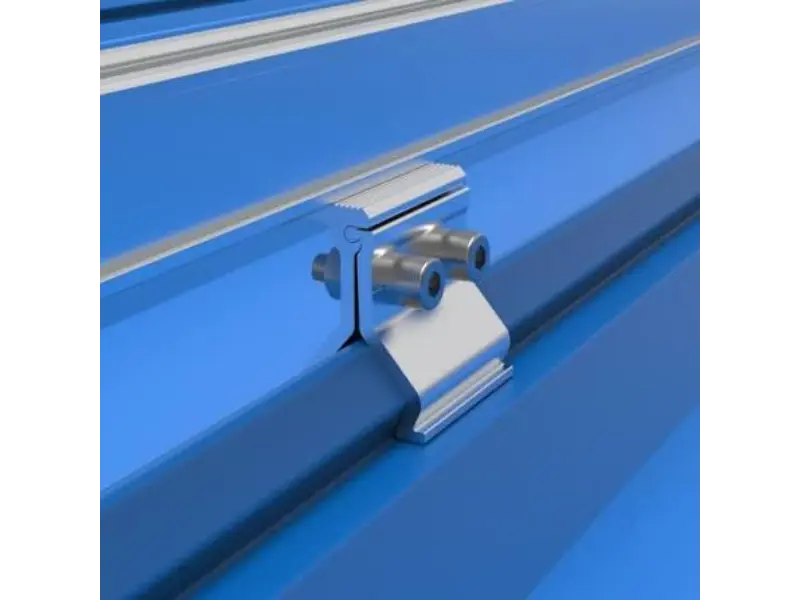

Тұрақты тігісті клиптер

Сәйкес шатыр профилі: Тік тігісті профильді болат парақтар (жалпы үлгілер: 400, 430, т.б.).
Бұл парақтардың қабырғалары тігінен көтеріліп, өзара бекітіледі. клиплоктар жай ғана тік тігіске бекітіледі – қайтадан ену қажет емес. Hefei BOE төбесіндегі жартылай өткізгіш PV зауыты сияқты нақты жобаларда монтаждау жүйесі үшін тапсырыс бойынша жасалған тік тігісті клиплоктар пайдаланылды.

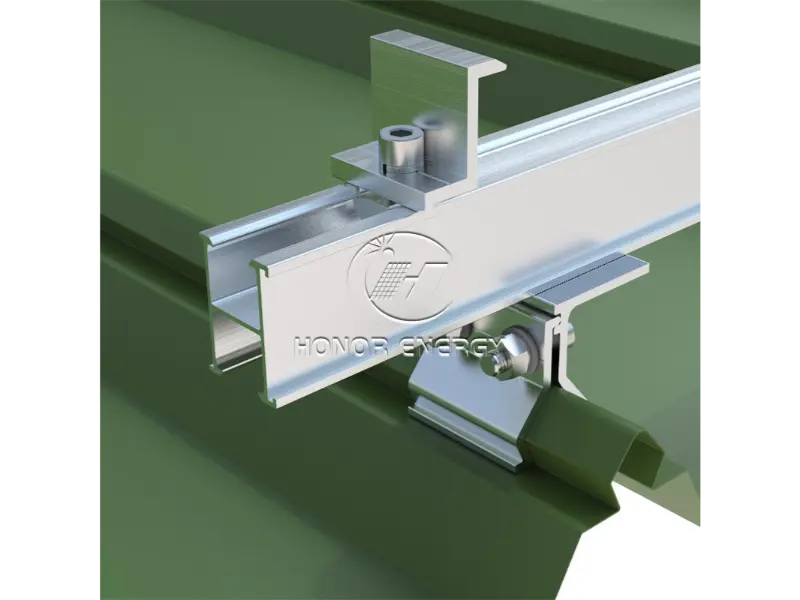

Трапеция тәрізді (Т-типті) клиптер

Сәйкес шатыр профилі: Трапеция тәрізді профильді болат парақтар.
Трапеция тәріздес парақтарда бұрыштық немесе тік тігісті түрлердің күрделі құлыптау ерекшеліктері жоқ қарапайым, трапеция тәрізді қабырғалары болады. Бұл қабырғалар сенімді клиплокинг нүктесін қамтамасыз етпейді; therefore, the current standard practice is to use self-tapping screws that penetrate the steel sheet and anchor into the purlins underneath.
Кемшілігі айқын  – бұрғылау су өткізбейтін қабатты тесіп, ықтимал ағып кету жолын жасайды. Трапеция тәріздес шатырлар үшін қосымша гидрооқшаулағыш шаралар өте маңызды: клиплок пен болат қаңылтыр арасына EPDM резеңке төсеніштерін орнатыңыз және әрбір бұранда тесігінің айналасына ауа-райына төзімді құрылымдық силиконды тығыздағышты жағыңыз (ол 10 жылдан астам қызмет етеді). 2023 жылы Нантонгтағы тайфун 12 PV жобасын құлатты - сәтсіздіктердің 60% -дан астамы бұрғыланған нүктелердегі коррозия мен сынықтарға байланысты болды.



Біріктірілген клиптер

Бұл монтаждық рельстерді алып тастайтын жаңа дизайн. Клиплок біртұтас бөліктен жасалған, жеңіл және күшті. PV модульдерін тікелей клиплокқа орнатуға болады, бұл материалдық шығындарды үнемдейді және жүк көтеру қабілетін арттырады.





Таңдау және орнату бойынша кеңестер

Клиплок түрін шатыр профиліне сәйкестендіріңіз – Бұрыштық типті клиплоктарды трапеция тәрізді парақтарда қолдануға болмайды, ал T-типті клиплоктар басқа профильдер үшін жарамсыз. Сәйкес келмеу қопсыту мен ағып кетуге әкеледі.
Болттарды тым қатты айналдырмаңыз – біз әдетте 20-дан 30 Н·м-ге дейін ұмтыламыз. Бұдан асып кетсеңіз, сіз гидрооқшаулағышты бұзатын болат парақты ұсақтайсыз.
Ал көк үшін, герметикті өткізіп алмаңыз. Клиплок пен шатырдың арасындағы кішкене алшақтық судың ішке кіретін жері, сондықтан оны дұрыс толтырыңыз.
Сондай-ақ жаңбырлы күндері жұмыс істеуден аулақ болуға тырысыңыз. Ылғал тығыздағыштың жабысу қабілетін жояды, бұл кейінірек ағып кетудің рецепті.

Соңғысы - тұрақты тексерулермен айналысыңыз. Болттар мен тығыздағышты жарты жылда бір рет қайталаңыз және қатты дауылдан немесе қалың қардан кейін әрқашан қосымша айналым жасаңыз.
Олардың өлшемі сізді алдауға жол бермеңіз - клиплоктар ауыр жүкті көтереді. Түрді дұрыс таңдап, оны жақсы орнатыңыз, сонда сізде жылдам, ағып кетпейтін және сенімді жүйе болады. Қателесіңіз, және сіз оның ақысын төлейсіз - төменгі буын, шатырдың зақымдалуы немесе одан да жаманы, панельдер босап қалады. Тапсырма қарапайым: клиплокты шатырға сәйкестендіріңіз, оны дұрыс бекітіңіз және техникалық қызмет көрсетудің жоғарғы жағында болыңыз.
