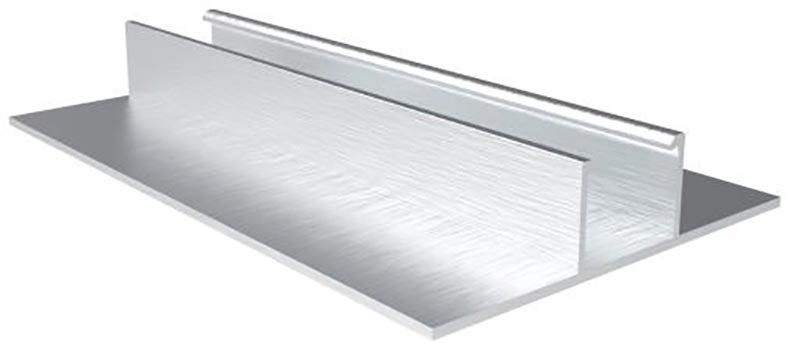

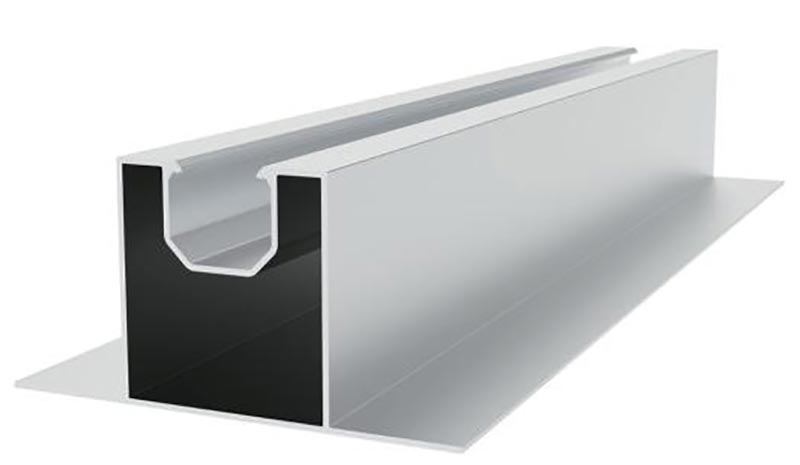

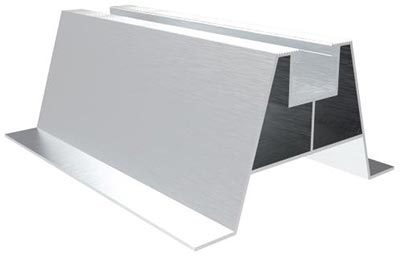

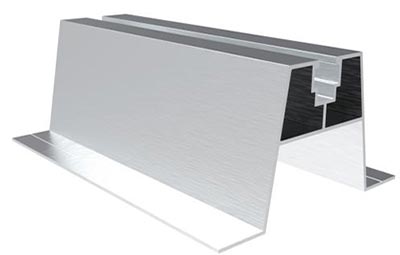

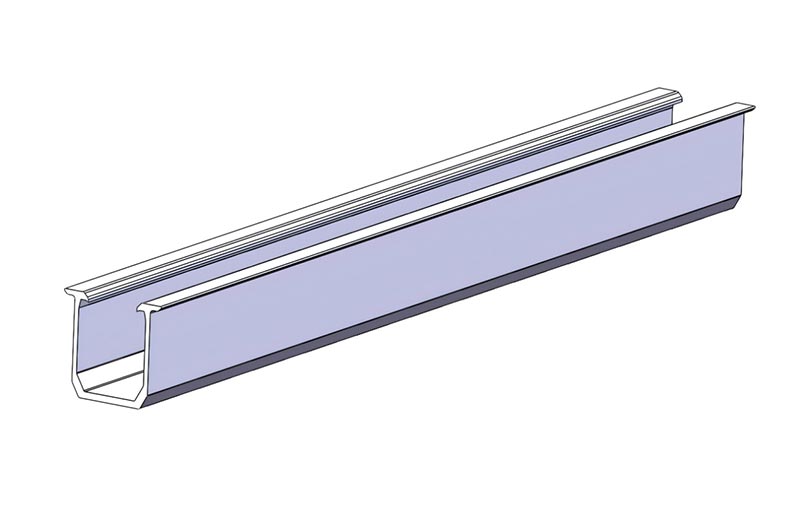

Күннен қуат алатын шағын рельс

SUS304 тот баспайтын болаттан қосқыштары бар 6005-T5 жоғары берік алюминий қорытпасынан (коррозияға қарсы анодталған) жасалған күн мини рельс тот және сыртқы зақымға қарсы тұру үшін түрлі-түсті болат плиткалармен/мырышталған парақтармен жұмыс істейді. Салмағы бір метрге 1 кг ғана, ол металл шатырларға қосымша қысымды болдырмай, жүктерді біркелкі тарату үшін «шың нүктесін бекітуді» пайдаланады.

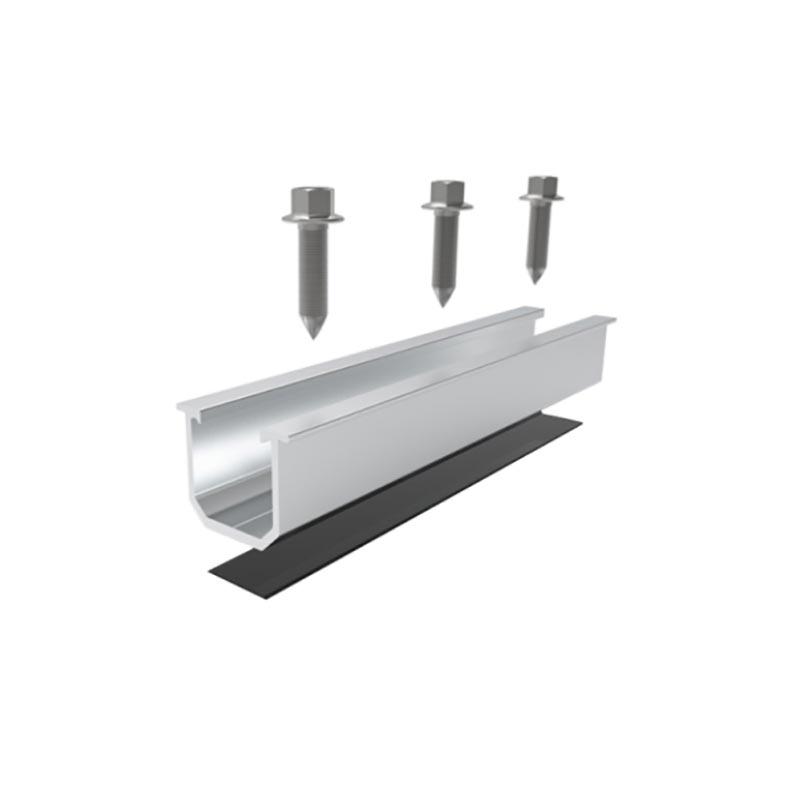

Жұқа металл шатырлар үшін (қалыңдығы 0,8-1,2 мм) алдын ала бұрғылауды қажет етпейді. Ол шатырға зақым келтірместен өздігінен бұрап тұратын бұрандалар немесе ілгектер арқылы шатыр шыңдарына бекітіледі. Рельстің төменгі жағындағы EPDM резеңке төсемі тұрақтылық пен гидрооқшаулауды қамтамасыз ететін толқынды бетке сәйкес келеді.

Небәрі 3 негізгі бөлікпен (рельстер, ортаңғы/соңғы қысқыштар) және жоғары алдын ала құрастыру орнында дәнекерлеу/кесу қажет емес. 2 адамнан тұратын команда 1 күнде 100㎡ рельстер мен модульдерді орнатып, уақыт пен еңбекті 40% үнемдей алады. Ол жиектелген/жақталмаған модульдердің көпшілігіне сәйкес келеді және тік/көлденең орналасуды қолдайды.

Шағын рельс 60 м/с желге және 1,4 кН/㎡ қар жүктемесіне төтеп береді, -35℃~65℃ температурада жұмыс істейді. Барлық коррозияға қарсы бөлшектер 20 жыл қызмет ету мерзімін қамтамасыз етеді, сонымен қатар 10-15 жыл кепілдік — сәл кейінірек техникалық қызмет көрсету қажет.

Тіректерді/қапсырмаларды өзгерту арқылы металл шатырдың шағын рельсі трапеция тәрізді, гофрленген, тұрақты тігісті және бұрыштық құлыпты металл шатырларға сәйкес келеді. Ол электр қуатын өндіруді арттыру үшін 0°-60° көлбеу реттейтін шағын тұрғын үй жүйелері мен ірі коммерциялық жобалар үшін жұмыс істейді.

Қалай орнату керек?

1.Орналастыру: рельстің орталық сызықтарын белгілеңіз (қате ≤5мм модуль еніне қарсы) және нүктелерді шыңдардағы деңгеймен бекітіңіз.

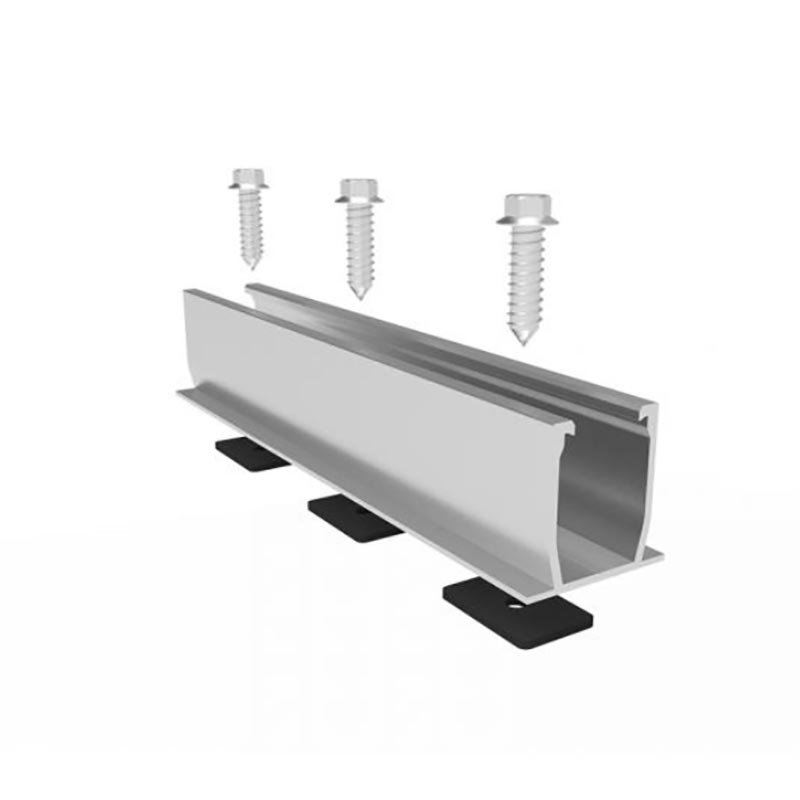

2. Рельстерді бекіту: су өткізбейтін шайбалармен өздігінен бұрап тұратын бұрандалар (бір метрге 3-4) арқылы рельстерді шыңдарға бекітіңіз.

3.Қапсырмаларды орнату: Соңғы қысқыштарды рельстердің ұштарына қойыңыз. Модульдер арасына ортаңғы қысқыштарды модуль еніне сәйкес орналастырыңыз.

4.Модульдерді қысқыштарға салыңыз

5-10 мм бос орын қалдырыңыз

Барлық бұрандаларды қатайтыңыз

Тығыздағыш пен тұрақтылықты тексеріңіз

Қолданба

Бұл зауыт және қойма шатырлары үшін өте қолайлы. Үлкен күн массивін орнатып, жүйеңізді желіге жылдам қосуға болады.

Тұрғын үй: үйдегі металл шатырларға арналған алюминий күн сәулесінен жасалған шағын рельс — жүк көтеру мен эстетиканы теңестіреді.

Арнайы орталар: Ылғалдылығы жоғары цехтарда немесе жағалау аймақтарында тұрақты, қосымша коррозияға қарсы әрекет қажет емес.

Мақсатты аудитория

DIY күн қондырғыларына арналған

Кәсіби PV құрылыс топтары үшін

Тұрмыстық күн энергиясын пайдаланушылар үшін

Шағын коммерциялық жоба мердігерлері үшін

Күн аксессуарларын таратушыларға арналған
