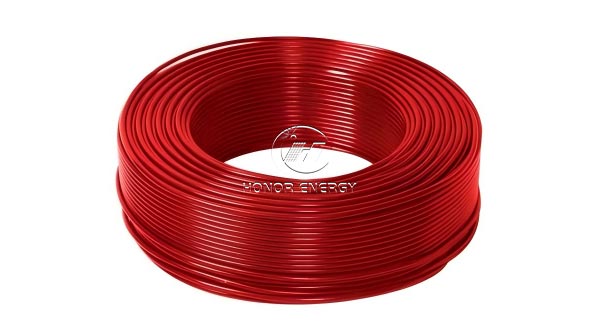

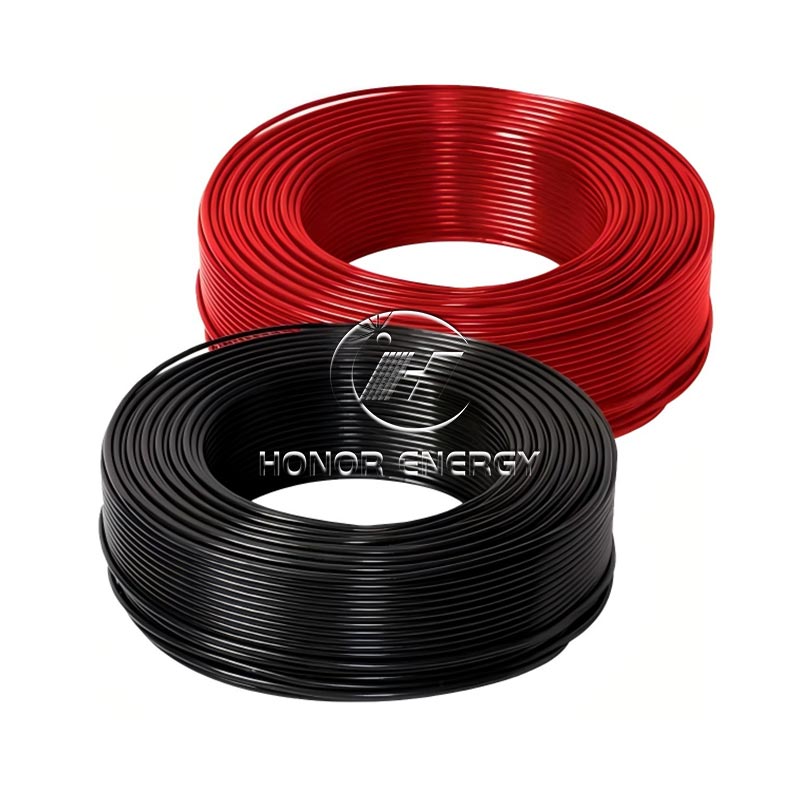

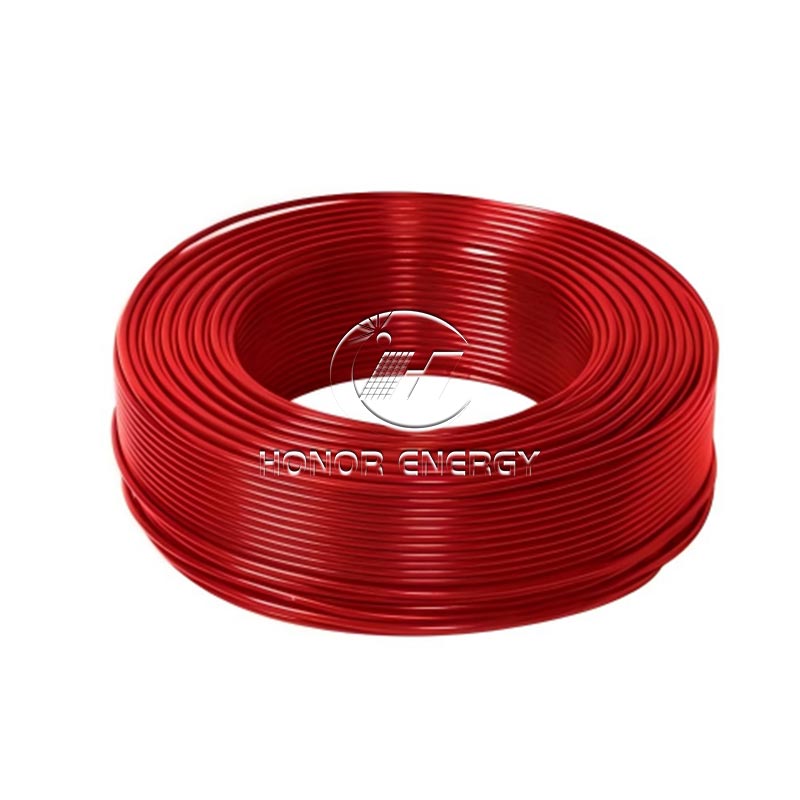

Күн кабелі

Функционалды түрде күн кабельдері фотоэлектрлік жүйелерде электр энергиясын берудің маңызды міндетін атқарады. Фотоэлектрлік панельдік модульдің шығыс ұшынан түрлендіргішке дейін, содан кейін комбайн қорабы сияқты жабдықты қосуға дейін электр қуатын өндіру тиімділігіне сымдардың өнімділігі әсер етпейтінін қамтамасыз ету үшін аз шығынмен электр энергиясын беру қажет.

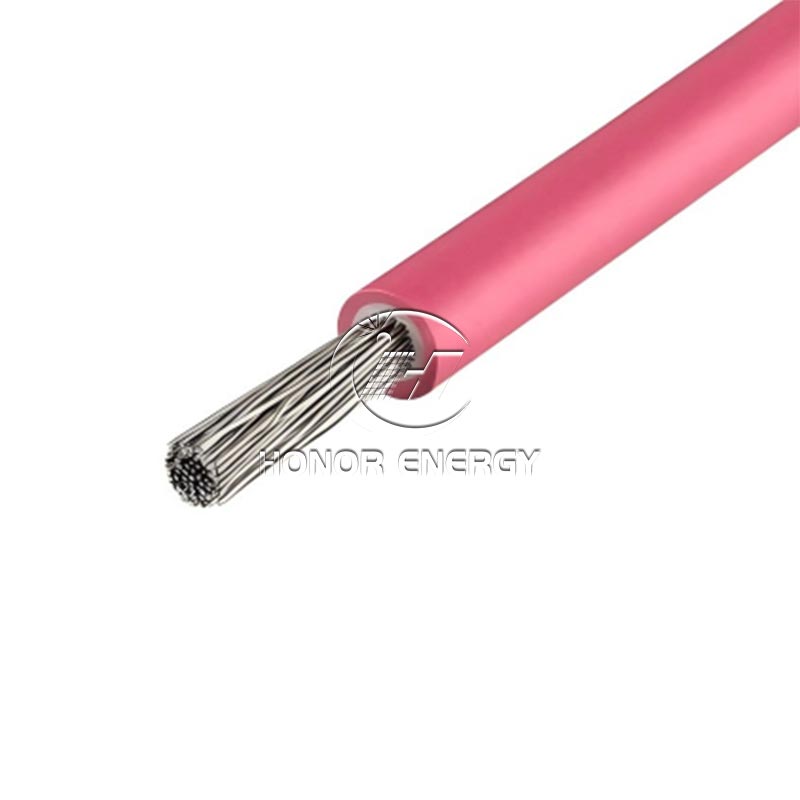

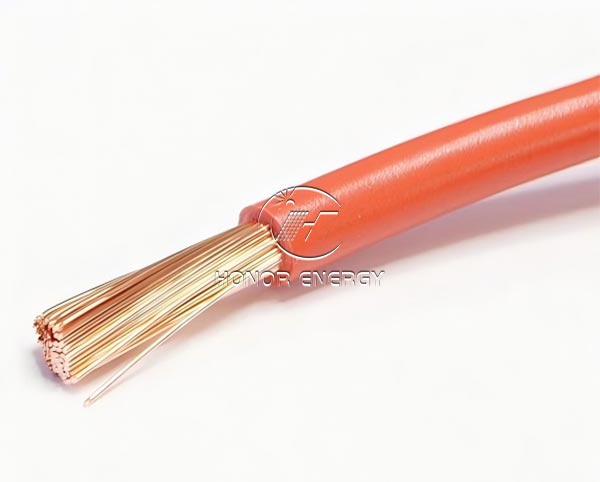

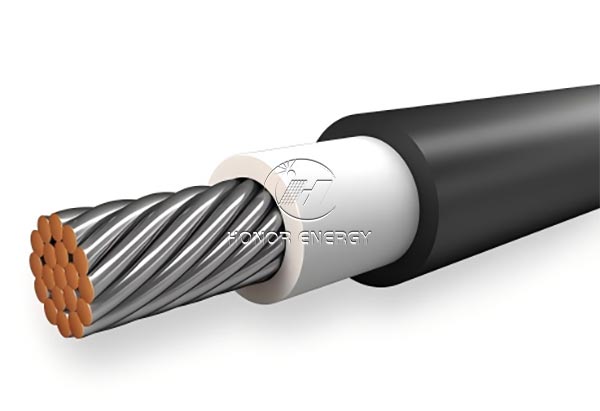

PV кабельдерінің бірнеше қорғаныс қабаттары бар. Ішкі сымдар негізінен жоғары таза мыс немесе қаңылтыр мыс болып табылады және олар электр энергиясын өте жақсы өткізеді. Оқшаулау және сыртқы жабын? Олар кросс-байланыстырылған полиэтилен сияқты қолайсыз ауа-райына төтеп бере алатын қатты материалдарды пайдаланады. Бұл материалдар тікелей күн сәулесін, желді және жаңбырды қабылдай алады, сондықтан кабельдер ұзақ уақытқа созылады.

Өнімділік тұрғысынан ол төтенше орталармен үйлесімді. Ол -40 ℃ және 90 ℃ температура диапазонында тұрақты жұмыс істей алады, 20 жылдан астам ультракүлгін қартаюға қарсы өнімділігі бар. Ол озонға төзімді және қышқылдар мен сілтілерді де өңдей алады. Бұл оның барлық жерлерде жұмыс істейтінін білдіреді, мысалы, шөлдерде немесе жағалауда.

Артықшылықтары қауіпсіздік пен беріктікте жатыр. Ол ауа-райына төзімділіктің қатаң сынақтарынан өтті, төмен температурада сынғыштыққа бейім емес, жоғары температурада оқшаулауды жоғалтпайды және механикалық соққыға қарсы тұрудың белгілі бір қабілетіне ие. Оны орнату оңай және фотоэлектрлік жүйелердің ұзақ мерзімді тұрақты жұмысы үшін негізгі сым болып табылады.

артықшылығы

1. Ауа-райына өте төзімді және берік: -40℃-ден 90℃-ге дейінгі төтенше температура айырмашылығына жарамды, 25 жылға дейін ультракүлгін қартаюға төзімді, ашық ауада жарылып кетпейді немесе қатып қалмайды.
2.Төмен қалдық, жоғары тиімділік: тазалығы жоғары оттегісіз мыс өткізгіштер кәдімгі кабельдермен салыстырғанда беріліс шығынын 5%-дан астам қысқартады.
3.Икемді және оңай орнату: Ол төмен температурада жақсы икемділікті сақтайды, механикалық соққыға төзімді және күрделі сценарийлерде орнатуға ыңғайлы.

4.Бұл күн панельдері мен инверторлардың барлық түрлерімен жақсы ойнайды. Ол шөлде болсын, жағалауда болсын, тұрақты жұмыс істейді.

Орнату нұсқаулығы

1.Дұрыс кабельді таңдаңыз: Күн энергиясы жүйесінің қаншалықты үлкен екеніне және ол нені қажет ететініне байланысты сізге жеткілікті ток өткізе алатын, ауа-райын реттей алатын, ультракүлгін сәулелерге қарсы тұратын және т.б. қажет кабель қажет. Сондай-ақ оның номиналды кернеуі жүйенің жұмыс кернеуінің қажеттіліктеріне сәйкес келуі керек.

2.Күн PV кабельдерін орнатқанда сымдарды мүмкіндігінше қысқа ұстаңыз. Оларды тым ыстық, ылғалды немесе зақымдалуы оңай жерлерден өткізбеңіз. Кабельдерге арналған жолдар қиылыспауы, қысылмауы немесе бұралмауы керек. Оларды бүгуге тура келгенде, қисық үшін жеткілікті орын қалдырыңыз. Пластикалық оқшауланған кабельдерді алыңыз, мысалы, оларды майыстырған кезде, қисық кабельдің сыртқы енінен кемінде 10 есе үлкен болуы керек.

3. Кабельдерді оң жаққа бекітіңіз: Күн кабельдерін кронштейндерге немесе қабырғаларға бекіту үшін қапсырмаларды немесе бекіткіштерді пайдаланыңыз. Кабельдік науаларда оларды тікелей жоғары және төмен жүргізгенде, қуат кабельдерінің басы мен соңын, сонымен қатар кез келген иілулердің немесе қосылымдардың екі жағын бекітіңіз.

4. Қосылымдардың тығыз екеніне көз жеткізіңіз: терминал блогының өлшеміне қарай сымды қанша ажырату керектігін анықтаңыз. Сымды блокқа толығымен итеріңіз, содан кейін оны мықтап қысу үшін қысқышты пайдаланыңыз - бұл контактіні берік етеді. Қосылым құрғақ болуы керек болса, оны су өткізбейтін таспамен ораңыз немесе оны тығыздау үшін су өткізбейтін қосқышты пайдаланыңыз.

5. Оқшаулау сынақтарын өткізу: Орнату аяқталғаннан кейін оқшаулау көрсеткіштерінің талаптарға сай келетініне көз жеткізу үшін фотоэлектрлік кабельдерде оқшаулау сынақтарын жүргізу керек.
